GM TIS Chevrolet Volt 2012

Положительный провод аккумуляторной батареи Замена

1. Снять технический отсек в полу багажного отделения. См. Замена облицовки технического отсека в полу багажного отделения .
2. Отсоедините отрицательный провод от аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .



3. Освободить фиксирующий выступ (2) на крышке коробки предохранителей аккумулятора.
4. Откройте заслонку коробки предохранителей аккумулятора (1).

Примечание: Вытянуть кожух коробки предохранителей аккумулятора. НЕ вытягивать заслонку.

5. Освободить фиксирующий выступ (3) и открыть крышку коробки предохранителей аккумулятора.

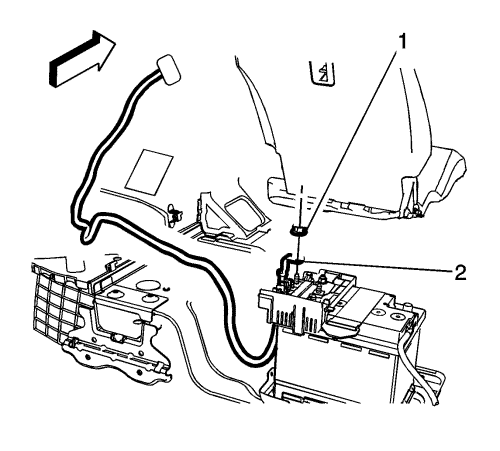

6. Снять гайку (1) блока предохранителей положительного провода аккумуляторной батареи и клемму (2) с блока предохранителей аккумуляторной батареи.
7. Снять внутреннюю декоративную панель четверти. См. Четверть, замена внутренней декоративной панели .
8. Отделить положительный провод аккумуляторной батареи от жгута проводов кузова, продвигаясь от багажного отделения к пассажирскому салону.



9. Снять фиксатор коврика задней боковой двери. См. Замена фиксатора коврика проема задней боковой двери .

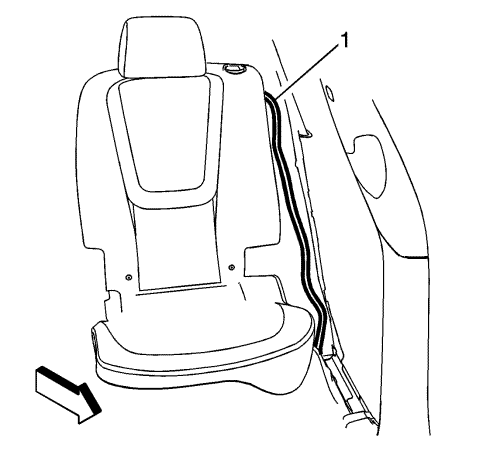

10. Снять положительный провод аккумуляторной батареи (1) с заднего отсека пассажирского салона.



11. Снять внутренние панели отделки салона (1). См. Замена панели облицовки центральной стойки и Замена фиксатора коврика проема передней боковой двери .

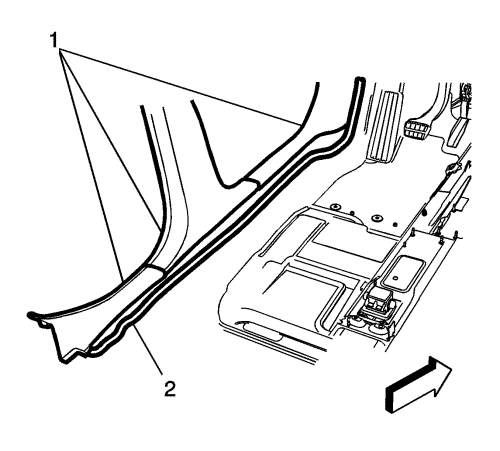

12. Снять положительный провод аккумуляторной батареи (2) с швеллера левого порога.

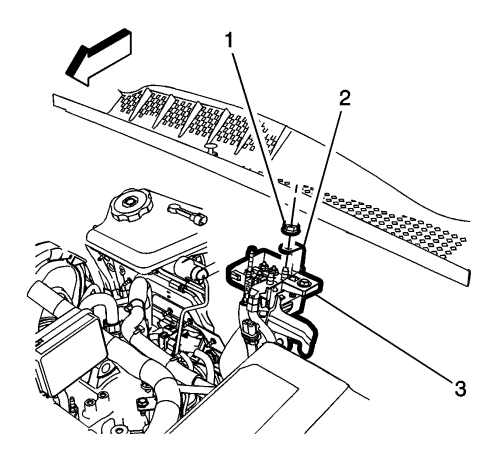

13. Снять положительную клемму аккумуляторной батареи (2) с соединительной колодки жгута проводов двигателя (3), с гайкой (1).

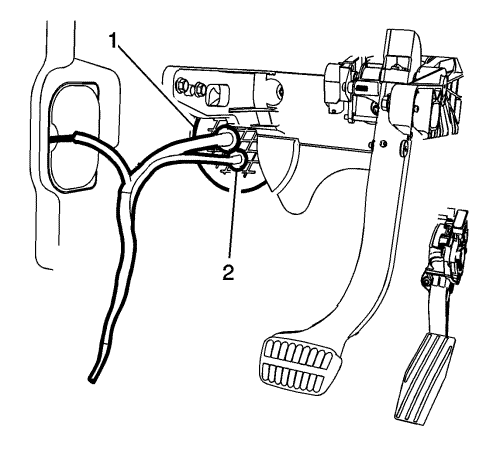

14. Протянуть положительный провод (2) аккумуляторной батареи через резиновую втулку жгута проводов (1).
15. Снимите положительный провод с автомобиля.

1. Продеть клемму положительного провода аккумуляторной батареи (2) через резиновую втулку (1) в передний моторный отсек.

Осторожно: См. Предупреждение о крепежных деталях во введении.




2. Установить клемму положительного кабеля аккумуляторной батареи (2) в соединительной колодке жгута проводов двигателя (3). Затянуть гайку (1) с моментом затяжки 17 Н·м (12 фунт фут).



3. Установить положительный провод аккумуляторной батареи в швеллере порога под внутренними панелями облицовки (1).



4. Закрепить положительный провод аккумуляторной батареи (1) на жгуте проводов, вводя оставшийся провод в багажное отделение.



5. Закрепить положительный кабель аккумуляторной батареи на жгуте проводов кузова рядом с левой задней аркой колеса.
6. Подключите клемму положительного провода аккумуляторной батареи (2) к блоку предохранителей аккумулятора и затяните гайку (1) моментом 12 Н·м (106 фунто-дюймов).



7. Закройте крышку коробки предохранителей (1) и зафиксируйте фиксирующие выступы (2, 3).
8. Подсоедините минусовый провод аккумуляторной батареи. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение
9. Установить внутреннюю декоративную панель боковины кузова, панель отделки отсека в полу багажного отделения и внутренние декоративные панели. См. Четверть, замена внутренней декоративной панели , Замена облицовки технического отсека в полу багажного отделения , Замена фиксатора коврика проема задней боковой двери и Замена фиксатора коврика проема передней боковой двери .
