Предварительные процедуры

1. Снять фиксатор напольного коврика с задней стороны дверного проема. См. Замена держателя напольного коврика с задней стороны дверного проема .
2. Снимите подушку заднего сиденья. См. Подушка заднего сиденья, замена .
3. Снять спинку заднего сиденья. См. Замена подушки спинки заднего сиденья .
4. Снять верхнюю панель отделки замыкающей стойки кузова. См. Верхняя декоративная панель Т образного элемента крепления кузова со средней стойкой Замена .
5. Снять декоративную накладку пола заднего отсека. См. Замена панели отделки пола заднего отделения .
6. Снять декоративную крышку вещевого отсека в полу заднего отделения. См. Замена декоративной крышки вещевого отсека в полу заднего отделения .
7. Снять заднюю торцевую декоративную отделочную панель. См. Замена задней декоративной панели .
8. Переместить задний плечевой ремень вокруг панели и через проем в панели. См. Замена плечевого ремня безопасности - Сзади .

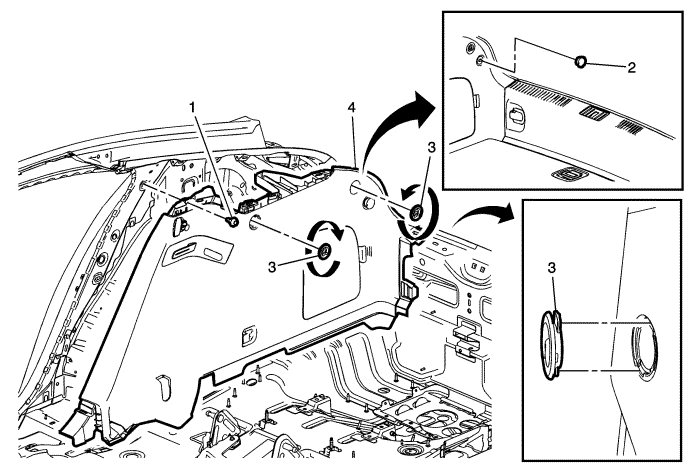

1

Фиксатор внутренней декоративной панели задней боковой панели

Осторожно: См. Предупреждение о крепежных деталях во введении.

2

Верхний фиксатор багажной сетки

3

Крепление багажной решетки в сборе (кол-во: 2)

Процедура

1. Повернуть левый передний и правый задний фиксаторы багажной решетки на четверть оборота против часовой стрелки, чтобы освободить 2 встроенных язычка.
2. Повернуть левый задний и правый передний фиксаторы багажной решетки на четверть оборота по часовой стрелке, чтобы освободить 2 встроенных язычка.

4

Четверть внутренней декоративной панели

Процедура

1. Чтобы облегчить демонтаж, использовать инструмент для обшивки или аналогичный.
2. Снять крышку декоративной панели задней боковой панели.
3. Отсоединить электрический разъем при необходимости.

Подсказка
После установки внутренней панели обшивки четверти убедиться в том, что задний ремень безопасности не зажат под панелью обшивки. Потянуть ремень, чтобы убедиться в свободном движении ремня.
