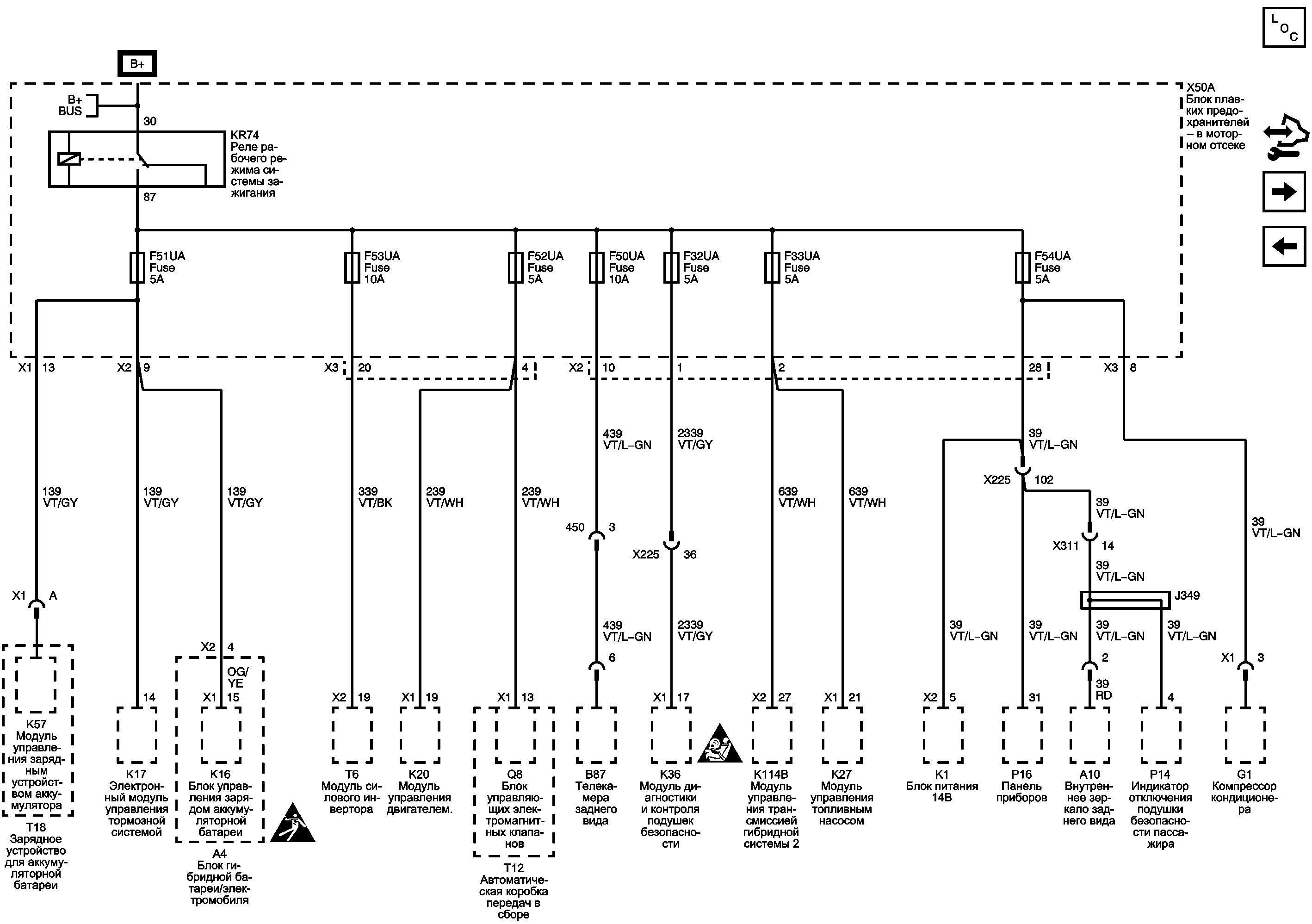

Предохранители F32UA, F33UA, F50UA, F51UA, F52UA, F53UA и F54UA

            |                         |

Графический дисплей

Список электрических компонентов управления

Предохранители F1UA, F2UA, F3UA, F4UA, F21UA, F30UA и F34UA

X50A Блок предохранителей - Шинная разводка под капотом

Схематические обозначения электрических элементов управления
