GM TIS Chevrolet Volt 2012
Начальная страница TIS-VOLT Вернуться на главную страницу Загрузить статическое оглавление Загрузить динамическое оглавление Помощь?

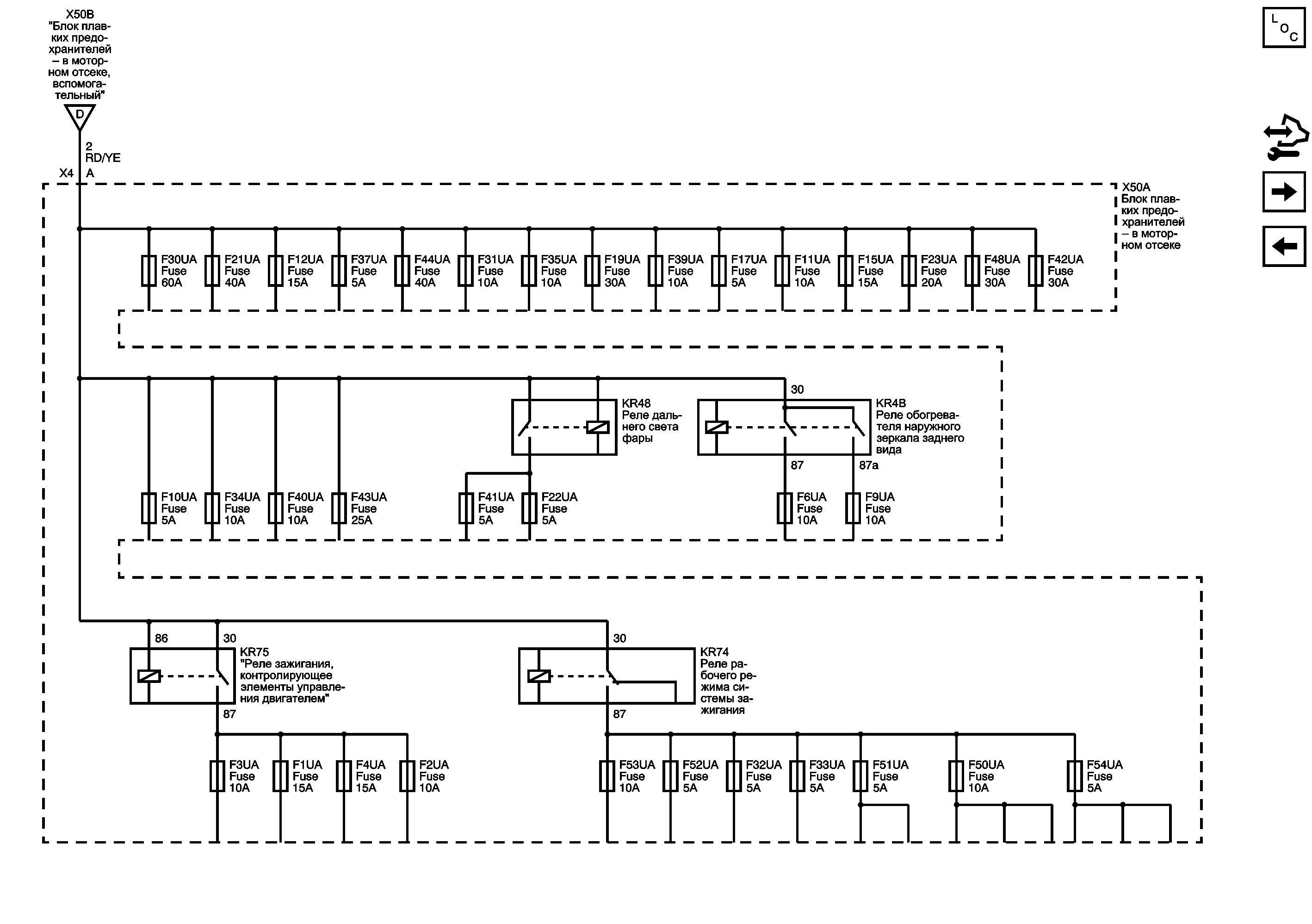

X50A Блок предохранителей - Шинная разводка под капотом



            |                         |

Графический дисплей

Список электрических компонентов управления

Предохранители F32UA, F33UA, F50UA, F51UA, F52UA, F53UA и F54UA

X50D Блок предохранителей - Аккумуляторная батарея и блок предохранителей X50B - шинная разводка под капотом

2011 GMT610 Express, схема наружных световых приборов - органы управления сигналами поворота и передними сигналами поворота

Дальний свет

Обогреватель заднего стекла

Питание, масса, индикатор неисправности и обмен данными
