Информация по обслуживанию

Замена выключателя индикатора приоткрытой дверцы зарядного порта

Метка-идентификатор

Название компонента

Опасно: Всегда выполняйте процедуру сброса высокого напряжения перед обслуживанием или подключением любых компонентов системы высокого напряжения. Необходимо использовать персональное защитное снаряжение и строго придерживаться инструкций по работе.

Процедура сброса высокого напряжения выполняет следующие задачи:

•	Определяет, каким образом отключается высокое напряжение.

•	Определяет, каким образом определяется наличие высокого напряжения.

•	Определяет условие, при котором высокое напряжение всегда присутствует и необходимо использовать персональное защитное снаряжение, а также строго придерживаться инструкций по работе.

Отступление от буквального выполнения этих инструкций может привести к тяжелой травме или смерти.

Предварительные процедуры

Отключение высоковольтной системы. См. Отключение высокого напряжения и Подключение высокого напряжения.
Снимите корпуса зарядного порта в сборе. См. Замена корпуса зарядного порта .

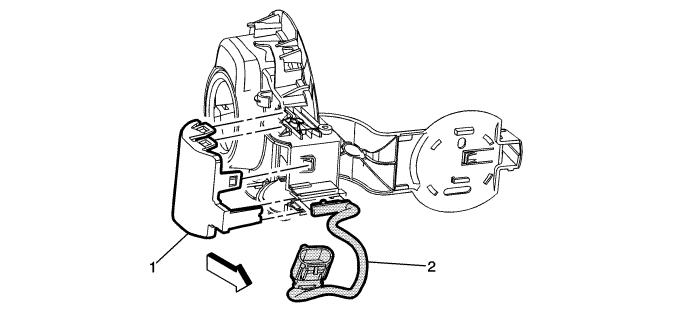

Крышка корпуса зарядного порта

Процедура

Освободите штыри крышки корпуса из корпуса зарядного порта в сборе и снимите крышку с корпуса.

Выключатель индикатора приоткрытой дверцы зарядного порта в сборе

Процедура

Освободите выключатель индикатора приоткрытой дверцы зарядного порта в сборе и жгут проводов из полости корпуса зарядного порта. См. Высоковольтные разъемы .
