Информация по обслуживанию

Замена дверцы зарядного порта

Метка-идентификатор

Название компонента

Опасно: Всегда выполняйте процедуру сброса высокого напряжения перед обслуживанием или подключением любых компонентов системы высокого напряжения. Необходимо использовать персональное защитное снаряжение и строго придерживаться инструкций по работе.

Процедура сброса высокого напряжения выполняет следующие задачи:

•	Определяет, каким образом отключается высокое напряжение.

•	Определяет, каким образом определяется наличие высокого напряжения.

•	Определяет условие, при котором высокое напряжение всегда присутствует и необходимо использовать персональное защитное снаряжение, а также строго придерживаться инструкций по работе.

Отступление от буквального выполнения этих инструкций может привести к тяжелой травме или смерти.

Предварительные процедуры

С помощью электрического сигнала освободите и откройте дверцу зарядного порта.
Отключение высоковольтной системы. См. Отключение высокого напряжения и Подключение высокого напряжения.

Уплотнение дверцы зарядного проема

Процедура

Одной рукой удерживайте дверцу зарядного проема, а другой вытяните уплотнение изнутри поворотной петли дверцы, чтобы снять уплотнение.

Дверца зарядного порта

Процедура

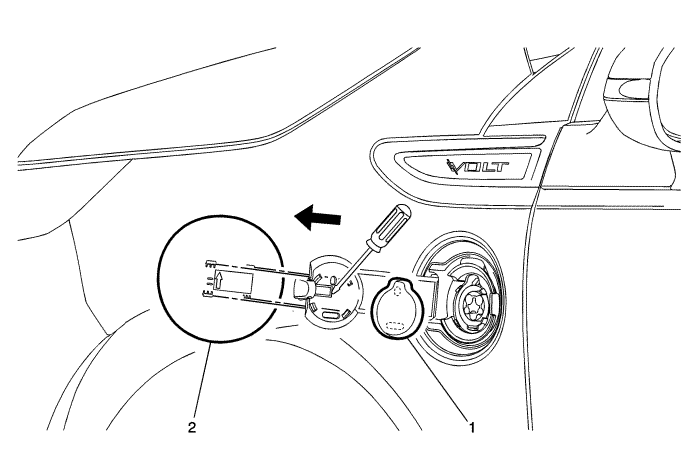

Используя отвертку с плоским лезвием, немного приподнимите выступ посередине поворотной петли, чтобы освободить дверцу от поворотной петли в сборе.
Сдвиньте дверцу наружу в сторону от поворотной петли и снимите ее.
