Информация по обслуживанию

Замена выпускного шланга радиатора аккумуляторной батареи приводного электродвигателя

Метка-идентификатор

Название компонента

Опасно: Всегда выполняйте процедуру сброса высокого напряжения перед обслуживанием или подключением любых компонентов системы высокого напряжения. Необходимо использовать персональное защитное снаряжение и строго придерживаться инструкций по работе.

Процедура сброса высокого напряжения выполняет следующие задачи:

•	Определяет, каким образом отключается высокое напряжение.

•	Определяет, каким образом определяется наличие высокого напряжения.

•	Определяет условие, при котором высокое напряжение всегда присутствует и необходимо использовать персональное защитное снаряжение, а также строго придерживаться инструкций по работе.

Отступление от буквального выполнения этих инструкций может привести к тяжелой травме или смерти.

Предварительная процедура

Отключение высоковольтной системы. См. Отключение высокого напряжения и Подключение высокого напряжения.
Слейте охлаждающую жидкость. См. Слив и заполнение системы охлаждения батареи тягового электродвигателя
Снимите окантовку переднего бампера. См. Снятие и установка декоративной накладки переднего бампера : Volt

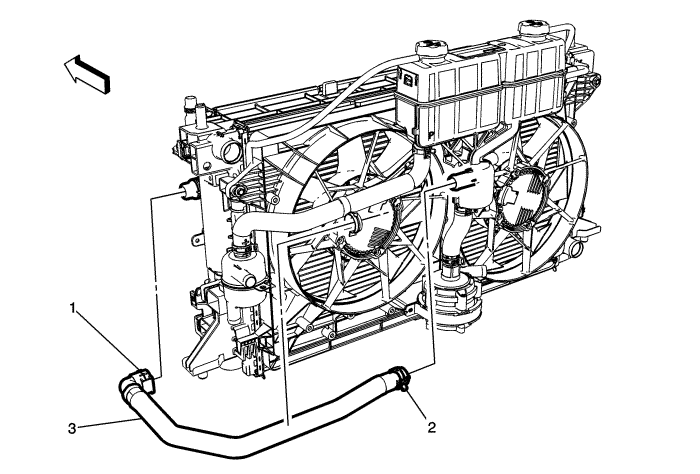

Муфта быстрого соединения выпускного шланга радиатора аккумуляторной батареи приводного электродвигателя

Хомут выпускного шланга радиатора аккумуляторной батареи приводного электродвигателя

Процедура

Измените положение хомута выпускного шланга радиатора аккумуляторной батареи приводного электродвигателя.

Выпускной шланг радиатора аккумуляторной батареи приводного электродвигателя

Примечание: Замените поржавевшие шланговые хомуты и кронштейны.
