Опасно: Всегда выполняйте процедуру сброса высокого напряжения перед обслуживанием или подключением любых компонентов системы высокого напряжения. Необходимо использовать персональное защитное снаряжение и строго придерживаться инструкций по работе.

Предварительные процедуры

1. Отключение высоковольтной системы. См. Отключение высокого напряжения и Подключение высокого напряжения.
2. Снимите корпус дроссельной заслонки в сборе. См. Замена корпуса дроссельной заслонки в сборе .
3. Отсоедините 40-контактные разъемы жгутов проводов.
4. Сожмите и снимите с клапана выпускной шланг охлаждающей жидкости аккумуляторной батареи приводного электродвигателя. См. Замена выпускного шланга охлаждающей жидкости аккумуляторной батареи приводного электродвигателя .
5. Сожмите и снимите с клапана впускной шланг охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя. См. Замена впускного шланга охладителя охлаждающей жидкости аккумуляторной батареи приводного электродвигателя .
6. Сожмите и снимите с клапана впускной шланг в сборе с клапаном-регулятором расхода охлаждающей жидкости аккумуляторной батареи приводного электродвигателя. См. Замена впускного шланга охладителя охлаждающей жидкости в сборе аккумуляторной батареи приводного электродвигателя .
7. Отсоедините электрический разъем от клапана-регулятора расхода охлаждающей жидкости аккумуляторной батареи приводного электродвигателя.

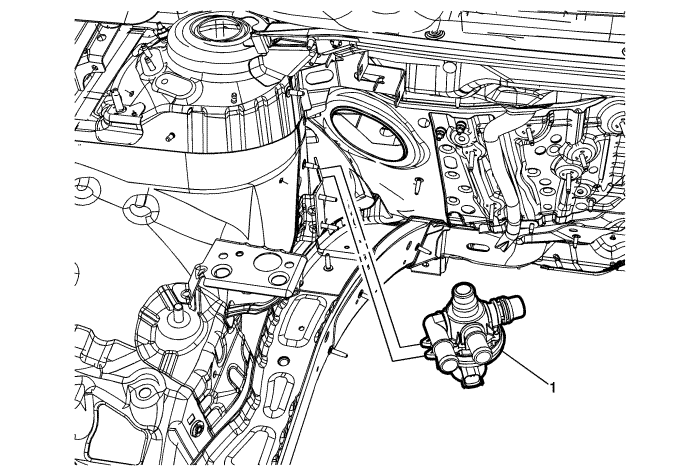

1

Клапан-регулятор потока охлаждающей жидкости аккумуляторной батареи приводного электродвигателя

Процедура

1. С помощью гайки сожмите две пластмассовые клипсы, которые удерживают клапан в металлическом кронштейне.
2. Проверьте уровень и долейте охлаждающую жидкость. См. Слив и заполнение системы охлаждения батареи тягового электродвигателя .
3. Выполните процедуру получения данных клапана-регулятора расхода охлаждающей жидкости аккумуляторной батареи приводного электродвигателя.

Примечание: Следите, чтобы охлаждающая жидкость не попала в электрические разъемы.
