Информация по обслуживанию

Замена впускного шланга охлаждения модуля силового инвертора приводного электродвигателя

Метка-идентификатор

Название компонента

Опасно: Всегда выполняйте процедуру сброса высокого напряжения перед обслуживанием или подключением любых компонентов системы высокого напряжения. Необходимо использовать персональное защитное снаряжение и строго придерживаться инструкций по работе.

Процедура сброса высокого напряжения выполняет следующие задачи:

•	Определяет, каким образом отключается высокое напряжение.

•	Определяет, каким образом определяется наличие высокого напряжения.

•	Определяет условие, при котором высокое напряжение всегда присутствует и необходимо использовать персональное защитное снаряжение, а также строго придерживаться инструкций по работе.

Отступление от буквального выполнения этих инструкций может привести к тяжелой травме или смерти.

Предварительная процедура

Отключение высоковольтной системы. См. Отключение высокого напряжения и Подключение высокого напряжения.
Слейте охлаждающую жидкость. См. Слив и заправка охлаждающей жидкости в систему охлаждения модуля силового инвертора приводного электродвигателя-генератора
Снимите крышку модуля силового инвертора приводного электродвигателя-генератора. См. Замена модуля силового преобразователя тягового электродвигателя-генератора
Снимите переднюю декоративную крышку переднего отсека. См. Замена передней декоративной крышки переднего отсека : Volt

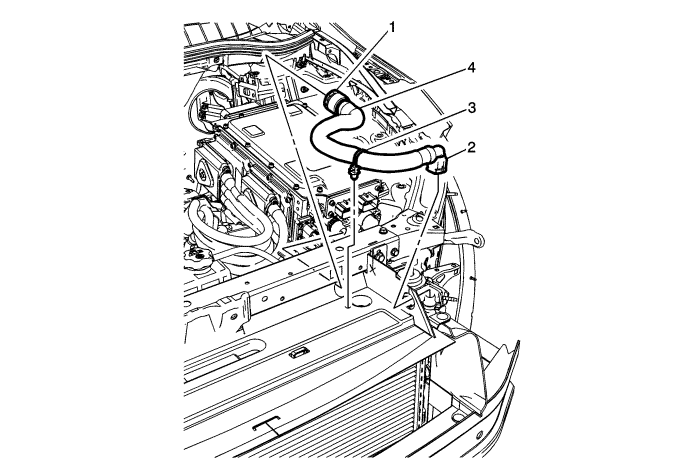

Муфта быстрого соединения впускного шланга охлаждения модуля силового инвертора приводного электродвигателя

Процедура

Освободите зажим и стяните шланг с соединительной муфты.

Процедура

Освободите зажим и стяните шланг с соединительной муфты.

Фиксатор впускного шланга охлаждения модуля силового инвертора приводного электродвигателя

Впускной шланг охлаждения модуля силового инвертора приводного электродвигателя.

Примечание: Замените поржавевшие шланговые хомуты и кронштейны.
