Информация по обслуживанию

Замена шланга радиатора охлаждающей жидкости модуля управления генератором

Метка-идентификатор

Название компонента

Опасно: Всегда выполняйте процедуру сброса высокого напряжения перед обслуживанием или подключением любых компонентов системы высокого напряжения. Необходимо использовать персональное защитное снаряжение и строго придерживаться инструкций по работе.

Процедура сброса высокого напряжения выполняет следующие задачи:

•	Определяет, каким образом отключается высокое напряжение.

•	Определяет, каким образом определяется наличие высокого напряжения.

•	Определяет условие, при котором высокое напряжение всегда присутствует и необходимо использовать персональное защитное снаряжение, а также строго придерживаться инструкций по работе.

Отступление от буквального выполнения этих инструкций может привести к тяжелой травме или смерти.

Предварительная процедура

Отключение высоковольтной системы. См. Отключение высокого напряжения и Подключение высокого напряжения.
Слейте охлаждающую жидкость. См. Слив и заправка охлаждающей жидкости в систему охлаждения модуля силового инвертора приводного электродвигателя-генератора
Снимите окантовку переднего бампера. См. Снятие и установка декоративной накладки переднего бампера : Volt

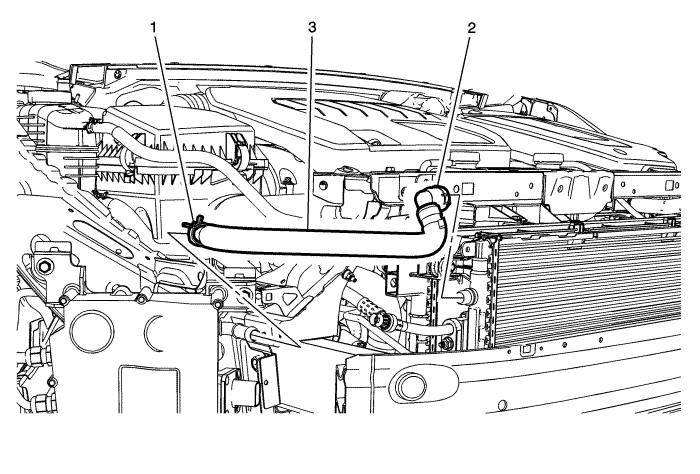

Хомут шланга радиатора охлаждающей жидкости модуля управления генератором

Процедура

Измените положение хомута шланга радиатора охлаждающей жидкости модуля управления генератором.

Муфта быстрого соединения шланга радиатора охлаждающей жидкости модуля управления генератором

Шланг радиатора охлаждающей жидкости модуля управления генератором

Примечание: Замените поржавевшие шланговые хомуты и кронштейны.
