Предварительная процедура

1. Поднять и подпереть автомобиль. См. Подъем и пользование домкратом на автомобиле .
2. Снять колесо и шину в сборе. См. Демонтаж и установка шины и диска .
3. Снимите задний тормозной диск. См. Замена заднего тормозного диска .
4. Снимите задний датчик скорости, если имеется. См. Замена датчика скорости заднего колеса .

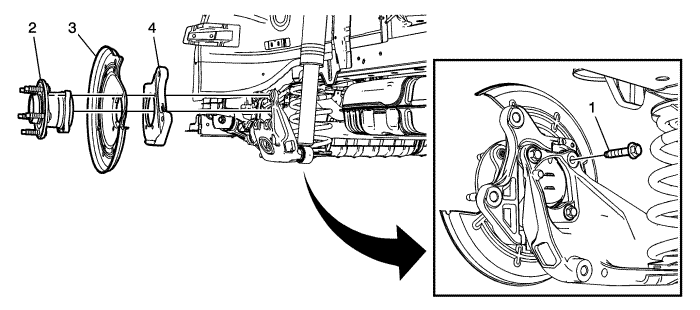

1

Болт ступицы заднего колеса (кол-во: 4)

Предупреждение. См. Предупреждение о затяжке соединений до предела текучести во введении.

Осторожно: См. Предупреждение о крепежных деталях во введении.

Процедура

1. Выкрутите и ВЫБРОСЬТЕ старый болт и установите НОВЫЙ.
2. Нанесите контровочную краску на болты ступицы заднего колеса. См. Клеи, жидкости, смазки и герметики .

Затянуть

1. Первый этап: 50 Н·м (37 фунт-футов).
2. Окончательный этап: довернуть на 30 - 40 градусов.

Специальный инструмент

EN-45059 Измеритель угла

Эквивалентные местные инструменты см. Специальный инструмент .

2

Узел ступицы заднего колеса

3

Суппорт заднего дискового тормоза

4

Монтажный кронштейн заднего тормозного суппорта
