GM TIS Chevrolet Volt 2012

Замена вспомогательного охладителя трансмиссионной жидкости

Опасно! Всегда перед техническим обслуживанием высоковольтного компонента или соединения выполняйте процедуру снятия высокого напряжения. Следует надевать индивидуальные средства защиты (PPE) и выполнять надлежащие процедуры.

Во время процедуры снятия высокого напряжения необходимо выполнить следующие задачи:

•	Определите, как снять высокое напряжение.

•	Определите, как проверить наличие высокого напряжения.

•	Определите условие, при котором всегда присутствует высокое напряжение. Установите, когда следует надевать индивидуальные средства защиты (PPE) и выполнять надлежащие процедуры.

Выполнение процедур не в соответствии с описанным порядком может привести к серьезной травме или к смерти.
1. Отключите высоковольтную систему. См. Снятие высокого напряжения .
2. Снимите конденсатор кондиционера воздуха. См. Замена конденсатора кондиционера воздуха .
3. Снимите перепускной термоклапан охладителя трансмиссионной жидкости. См. Замена перепускного термоклапана охладителя трансмиссионной жидкости .

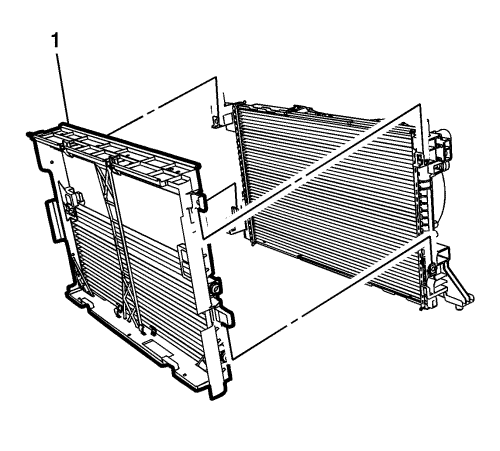

4. Снимите кронштейн (1) конденсатора кондиционера воздуха с радиатора.




Примечание: Утопите язычки фиксаторов, чтобы отсоединить вспомогательный охладитель трансмиссионной жидкости от кронштейна конденсатора кондиционера воздуха.

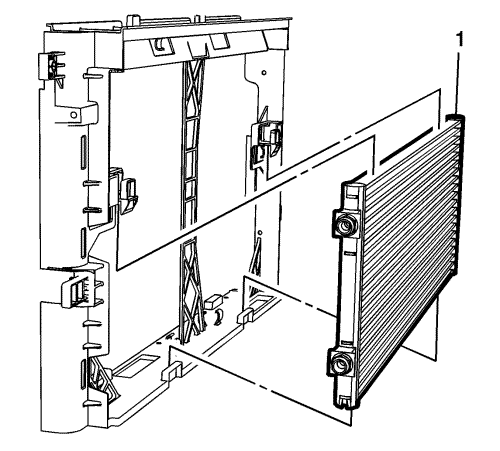

5. Снимите вспомогательный охладитель трансмиссионной жидкости (1) с кронштейна конденсатора кондиционера воздуха.

Примечание: Утопите язычки фиксаторов, чтобы установить вспомогательный охладитель трансмиссионной жидкости на кронштейн конденсатора кондиционера воздуха.

1. Установите вспомогательный охладитель трансмиссионной жидкости (1) на кронштейн конденсатора кондиционера воздуха.



2. Установите кронштейн (1) конденсатора кондиционера воздуха на радиатор.
3. Установите перепускной термоклапан охладителя трансмиссионной жидкости. См. Замена перепускного термоклапана охладителя трансмиссионной жидкости .
4. Установите на место конденсатор кондиционера воздуха См. Замена конденсатора кондиционера воздуха .
5. Включите высоковольтную систему. См. Подача высокого напряжения .
