Опасность: Перед проведением обслуживания любых высоковольтных компонентов или соединений всегда выполняйте процедуру отключения высокого напряжения. Носить средства индивидуальной защиты (PPE) и следовать правилам выполнения работ.

Предварительные процедуры

1. Отключите высоковольтную систему. См. Отключение высокого напряжения и Включение высокого напряжения .
2. Опорожните систему охлаждающей жидкости. См. Система охлаждения Слив и заправка .
3. Снимите электрический разъем и установите защитный чехол на боковой разъем жгута проводов, чтобы предупредить случайное загрязнение жидкостью. При игнорировании этой процедуры может образоваться коррозия.
4. Отсоедините впускной шланг привода запорного клапана воды нагревателя с клапана. См. Замена подводящего шланга привода отсечного клапана воды отопителя .
5. Отсоедините впускной шланг запорного клапана воды нагревателя с клапана. См. Замена подводящего шланга отсечного клапана воды отопителя .
6. Снимите впускной шланг вспомогательного насоса нагревателя с клапана. См. Замена впускного шланга вспомогательного водяного насоса нагревателя .

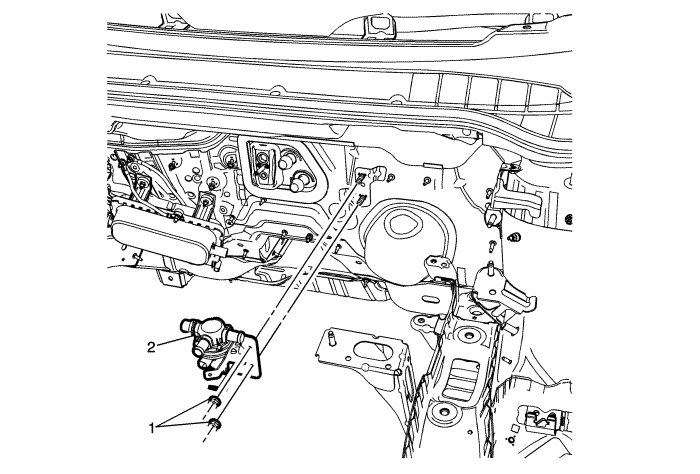

1

Гайки отсечного клапана воды отопителя (Кол-во: 2 шт.).

Осторожно: См. Предупреждение о крепежных деталях во введении.

Затянуть
9 Н·м (80 фунт-дюймов)

2

Отсечной клапан воды отопителя

Примечание: Не допускайте контакта охлаждающей жидкости с электрическими разъемами.

Процедура

1. Проверьте и заправьте охлаждающую жидкость. См. Система охлаждения Слив и заправка .
2. Выполните процедуру обучения запорного клапана воды нагревателя.
