GM TIS Chevrolet Volt 2012

Замена усиления центральной стойки

Предупреждение См. Допущенное оборудование для ремонта последствий столкновения в разделе "Введение".

Предупреждение См. Обращение со стеклом и листовым металлом Предупреждение в разделе "Введение".

1. Деактивировать систему SIR. См. Включение и отключение системы подушек безопасности (SIR) .
2. Отсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
3. Демонтируйте все задействованные панели и детали.
4. Осмотрите компоненты - не повреждены ли они. Должен быть отремонтирован весь поврежденный участок.
5. При необходимости удалите мастику и антикоррозионное покрытие на ремонтируемом участке.



6. Идентифицируйте и пометьте все нужные заводские сварные швы на усилении (1) центральной стойки.
7. Высверлите все места заводской сварки. Следует записать количество и места расположения сварок для последующей установки узла, прошедшего техническое обслуживание.



8. Снимите поврежденное усиление (1) центральной стойки кузова.

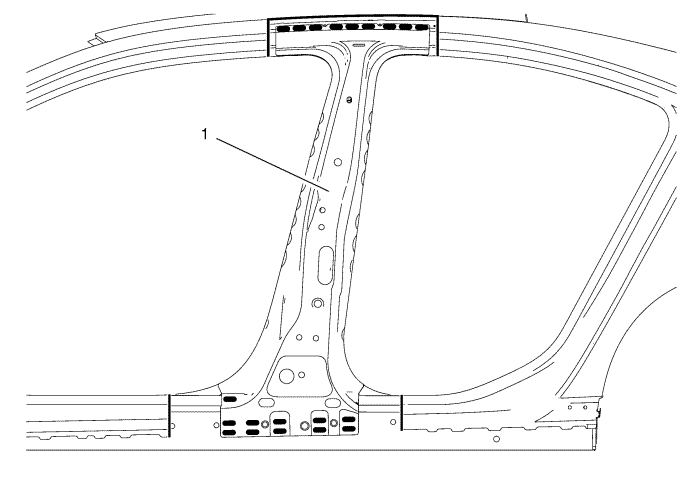

1. Сделайте 20 прорезей 6 x 20 мм (4/16 x 11/16 дюйма) для МИГ-пайки на усилении центральной стойки (1).
2. Обработайте сопрягаемые поверхности по необходимости.
3. Очистите и подготовьте контактные поверхности к точечной сварке.



4. Установите на автомобиль усиление (1) центральной стойки.
5. Установите на автомобиль усиление центральной стойки.
6. Закрепите усиление центральной стойки в нужном положении.

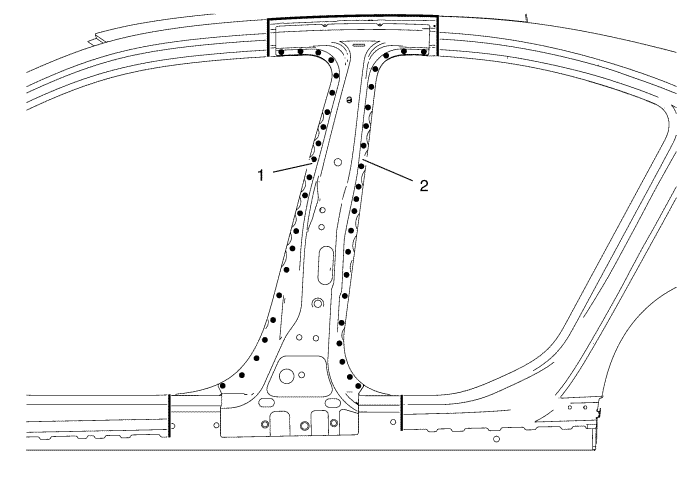

7. Приварите точечной сваркой усиление центральной стойки по месту.

7.1.	Кромка проема передней боковой двери (1) - 22 места точечной сварки.

7.2.	Кромка проема задней боковой двери (2) - 21 место точечной сварки.

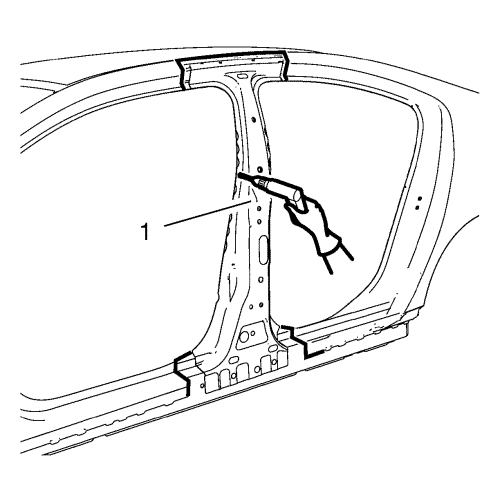

8. Припаяйте усиление центральной стойки (1) по месту с помощью 20 6 x 20 мм (4/16 x 11/16 дюйма) прорезей под пайку.
9. При необходимости нанесите мастику и антикоррозионное покрытие на ремонтируемый участок.
10. Покрасьте отремонтированный участок.
11. Установите на место все задействованные панели и детали.
12. Подсоединить отрицательный провод аккумулятора. См. Отрицательный провод аккумуляторной батареи Отсоединение и подсоединение .
13. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
