GM TIS Chevrolet Volt 2012

Диагностика и проверка давления масла

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент : Ампер → Вольт

1. Отсоединить разъем жгута проводов реле индикатора давления масла.

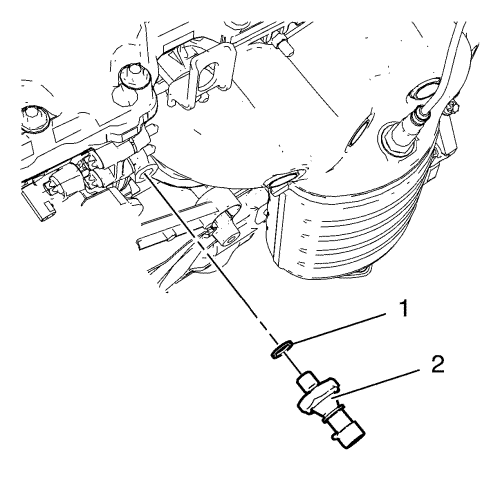

2. Снять реле (2) индикатора давления масла и уплотнительное кольцо (1) реле индикатора давления масла.

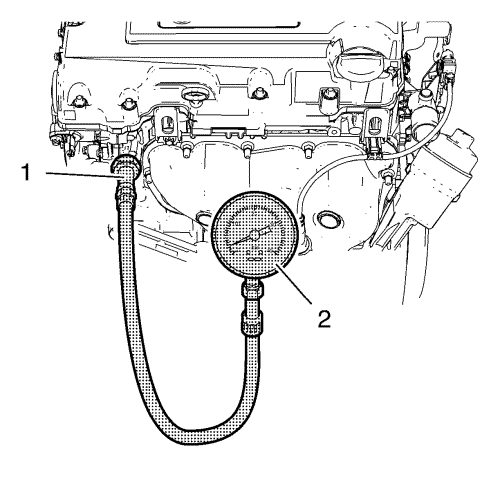

1. Установить манометр EN-498-B (2) вместе с переходником EN-498-3 (1).
2. С помощью диагностического прибора запустить двигатель.

Примечание: Температура масла должна находиться в интервале 80°C - 100°C.

3. Измерить давление масла:

•	Давление масла на оборотах холостого хода должно быть равно 150 кПа (22 фунтов/кв. дюйм).

•	Давление масла на оборотах от 3000 об/мин до 3500 об/мин должно быть равно 380 кПа - 650 кПа (55 фунтов/кв. дюйм - 94 фунта/кв. дюйм).

4. Заглушить двигатель.
5. Если давление масла ниже требуемого, проверьте наличие 1 или более из следующих условий:

•	Масляный насос изношен или загрязнен. См. Замена передней крышки двигателя с масляным насосом и Чистка и проверка передней крышки двигателя и масляного насоса .

•	Закупорен или загрязнен всасывающий масляный канал. См. Осмотр и очистка масляного поддона

•	Трещины, поры или закупоривание масляных каналов.

•	Неисправен предохранительный клапан давления моторного масла.

6. Снять манометр EN-498-B с переходником EN-498-3.

1. Установить реле индикатора давления масла с НОВЫМ уплотнительным кольцом.

Осторожно: См. Предупреждение о крепежных деталях во введении.

2. Затянуть реле индикатора давления моторного масла с моментом затяжки 20 Н·м (15 фунт фут).
