Предварительные процедуры

1. Проверить, чтобы рулевое колесо и передние колеса находились в положении для прямолинейного движения.
2. Удалите нижний наполнитель отверстия рулевой колонки. См. Замена нижнего наполнителя отверстия рулевой колонки .
3. Сняв ногу с педали тормоза и установив рычаг переключения в положение "Парковка", нажмите один раз кнопку переключателя зажигания и запуска двигателя. При этом система зажигания установится в режим ACCESSORY (ACC), а рулевая колонка разблокируется на 5 минут.
4. Поверните рулевое колесо, чтобы проверить, не заблокирована ли рулевая колонка.
5. Отсоединить все требуемые электрические разъемы.
6. Сняв ногу с педали тормоза и установив рычаг переключения в положение "Парковка", нажмите один раз кнопку переключателя зажигания и запуска двигателя. При этом система зажигания установится в режим отключения. При отсоединении электрического разъема модуль блокировки рулевой колонки будет оставаться в разблокированном состоянии.

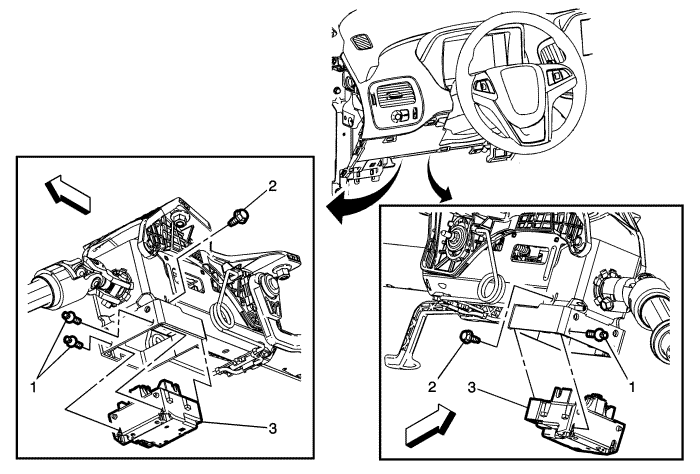

1

Болт модуля управления блокировкой рулевой колонки (кол-во: 2)

Осторожно: См. Предупреждение о крепежных деталях во введении.

Процедура

Примечание: 2 болта модуля управления блокировкой рулевой колонки, расположенные на его переднем конце, - срезные болты.

1. Для удаления этих болтов используйте любой из нижеуказанных обычных инструментов:

•	углошлифовальная машина и отвертка

•	молоток и зубило

•	устройство для извлечения сорванных болтов

•

керн

2. Выбросить старые болты.
3. Установить 2 НОВЫХ болта и затянуть их до срыва головки.

2

Болт модуля управления блокировкой рулевой колонки (кол-во: 2)

Примечание: 2 болта модуля управления блокировкой рулевой колонки, расположенные его с левой и правой стороны, - обычные болты.

Затянуть
9,5 Н·м (84 фунт дюйма)

3

Модуль управления блокировкой рулевой колонки

Процедура

1. Отсоединить все требуемые электрические разъемы.
2. После выполнения установки запрограммируйте и настройте модуль управления блокировкой рулевой колонки. См. Модуль управления Справочные сведения .
