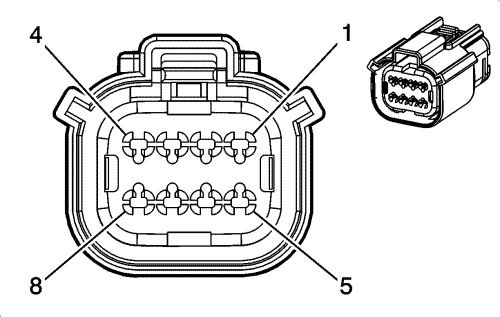

Информация о деталях разъемов

• Тип жгута проводов: Двигатель
• Разъем OEM: 33472-0806
• Разъем технического обслуживания: 13577527
• Описание: на 8 направления F, серия 1.5, герметичный (BK)

Информация о деталях контактов

• Заделанный контакт: Обслуживается узел разъёма - 13577527
• Инструмент для разблокирования: Находится на рассмотрении
• Щуп диагностической проверки: Находится на рассмотрении

1

0,5

BK

250

Заземление

-

2

0,5

L-BU/WH

3977

Последовательные данные активации дополнительного оборудования 2

--

3

0,5

VT/СВ-ЗЕЛ

39

Напряжение зажигания 1 Работа/Пуск

-

4

0,5

RD/WH

2740

Напряжение на положительной клемме аккумуляторной батареи

-

5

0,5

WH

2501

Высокоскоростная шина последовательных данных GMLAN (-) (1)

--

6

0,5

WH

2501

Высокоскоростная шина последовательных данных GMLAN (-) (1)

--

7

0,5

L-BU

2500

Высокоскоростная шина последовательных данных GMLAN (+) (1)

--

8

0,5

L-BU

2500

Высокоскоростная шина последовательных данных GMLAN (+) (1)

--
