GM TIS Chevrolet Volt 2012
Начальная страница TIS-VOLT Вернуться на главную страницу Загрузить статическое оглавление Загрузить динамическое оглавление Помощь?

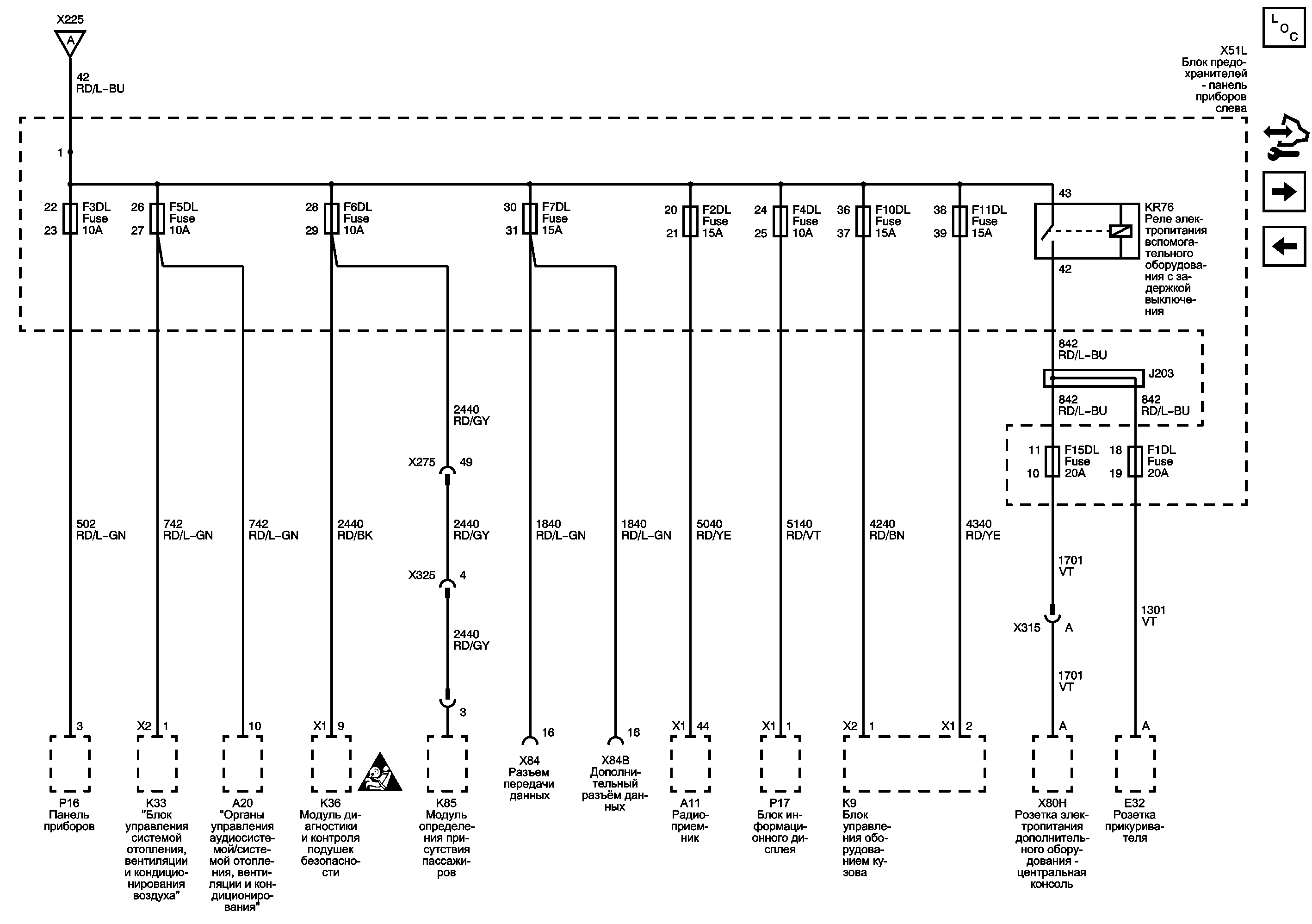

Предохранители F1DL, F2DL, F3DL, F4DL, F5DL, F6DL, F7DL, F10DL, F11DL и F15DL

            |                         |

Графический дисплей

Список электрических компонентов управления

Предохранители F4DR, F5DR, F6DR, F7DR, F8DR, F9DR, F10DR, F11DR и F12DR

Предохранители F31UA, F35UA, F37UA, F42UA, F44UA и F48UA

X50D Блок предохранителей - Аккумуляторная батарея и блок предохранителей X50B - шинная разводка под капотом

Прикуриватель/розетки питания

Схематические обозначения электрических элементов управления
