GM TIS Chevrolet Volt 2012

Замена верхней наружной декоративной накладки панели приборов -- С правой стороны

Предупреждение. См. Предупреждение о системе SIR во введении.

1. Деактивировать систему SIR. См. Включение и отключение системы подушек безопасности (SIR) .
2. Снять нижний отсек панели приборов. См. Замена нижнего отсека панели приборов .
3. Отсоединить электрический разъем от модуля подушки безопасности на приборной панели.

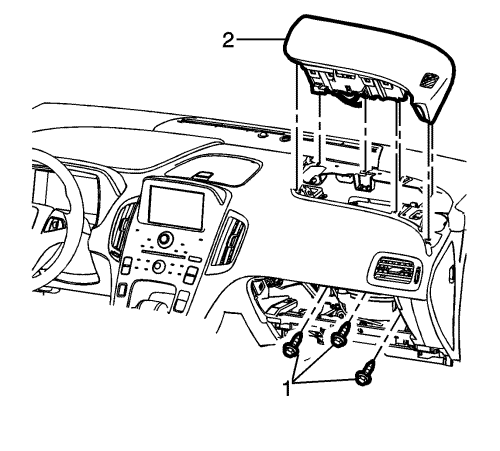

4. Открутить 3 болта (1) крепления модуля подушки безопасности на приборной панели к поперечине приборной панели.
5. С помощью пластикового отделочного инструмента с плоским наконечником снять верхнюю внешнюю декоративную накладку (2) с приборной панели.

Примечание: Если требуется замена модуля подушки безопасности на приборной панели, необходимо приобрести и модуль подушки безопасности, и верхнюю внешнюю декоративную накладку.

6. Если модуль подушки безопасности на приборной панели будет использоваться повторно, выполнить следующие действия.




•	С помощью подходящего инструмента с острым лезвием обрезать четыре язычка, расположенные на задней стороне верхней внешней декоративной накладки приборной панели (1) и модуля подушки безопасности (2).





•	С помощью подходящего инструмента с острым лезвием обрезать пять язычков, расположенных на передней стороне верхней внешней декоративной накладки приборной панели (1).

•	Снять модуль подушки безопасности (2) с верхней внешней декоративной накладки. См. Замена модуля надувной подушки безопасности на комбинации приборов

1. Установить модуль подушки безопасности на приборной панели на верхнюю внешнюю декоративную накладку приборной панели. См. Замена модуля надувной подушки безопасности на комбинации приборов .



2. Поместить верхнюю внешнюю декоративную накладку приборной панели (2) на проем в приборной панели.
3. Прижать декоративную панель вниз, следя за тем, чтобы язычки фиксаторов закрепили декоративную панель в приборной панели.

Осторожно: См. Предупреждение о крепежных деталях во введении.

4. Установить 3 болта (1) крепления модуля подушки безопасности на приборной панели к поперечине приборной панели и затянуть с моментом 9 Н·м (80 фунт-дюймов).
5. Присоединить электрический разъем к модулю подушки безопасности на приборной панели.
6. Установить нижний отсек панели приборов. См. Замена нижнего отсека панели приборов .
7. Включите систему надувных подушек безопасности (SIR). См. Включение и отключение системы подушек безопасности (SIR) .
