GM TIS Chevrolet Volt 2012

Замена цепи привода распределительных валов

Специальный инструмент

EN-955-1 Стопорный штифт

Эквивалентные местные инструменты см. Специальный инструмент : Ампер  → Вольт .

1. Снять переднюю крышку двигателя. См. Замена передней крышки двигателя с масляным насосом .



2. Нажмите на цепь привода газораспределительного механизма (2), чтобы сдвинуть ее в направлении натяжителя (1) и установите фиксирующий штифт EN-955-1 (3).

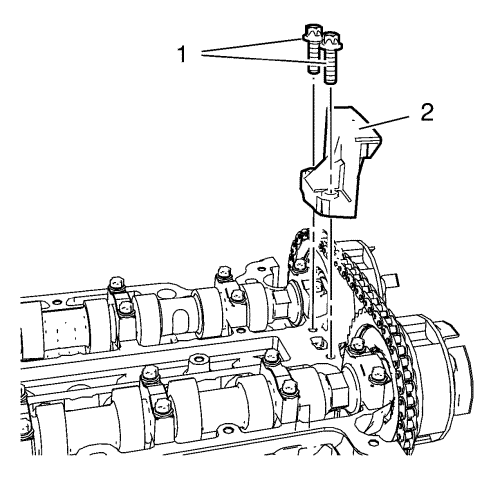

3. Выкрутите два верхних болта (1) успокоителя цепи привода ГРМ.
4. Снять верхнюю направляющую (2) цепи газораспределительного механизма.



5. Выкрутите два правых болта (2) успокоителя цепи привода ГРМ.
6. Снять направляющую (1) цепи газораспределительного механизма с правой стороны



7. Отвернуть болт (2) башмака натяжителя цепи газораспределительного механизма.
8. Снять башмак (1) натяжителя цепи газораспределительного механизма.



9. Снимите цепь привода газораспределительного механизма (1) вместе со звездочкой (2) коленчатого вала единым блоком.

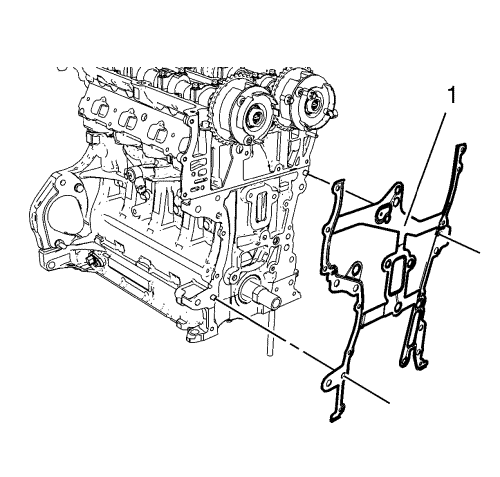

10. Снять прокладку (1) передней крышки двигателя.

1. Очистить уплотнительные поверхности передней крышки двигателя на блоке цилиндров и на головке цилиндров.

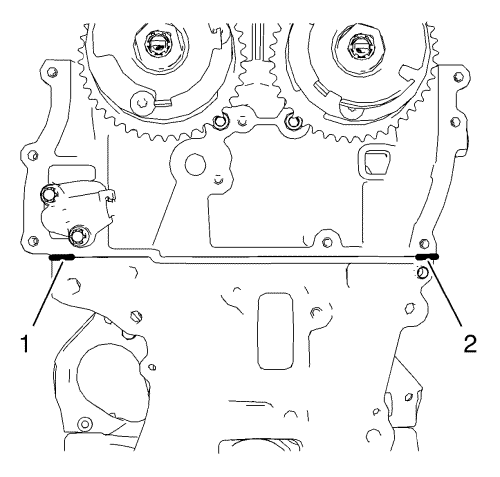

2. Нанести валик вулканизирующегося при комнатной температуре герметика 2 мм (0,0787 дюйма) на участки, показанные на иллюстрации выше (1, 2).



3. Установить прокладку (1) передней крышки двигателя.



4. Установите цепь привода газораспределительного механизма (1) вместе со звездочкой (2) коленчатого вала единым блоком.



5. Установить башмак (1) натяжителя цепи газораспределительного механизма.

Осторожно: См. Предупреждение о крепежных деталях во введении.

6. Завернуть болт (2) башмака натяжителя цепи газораспределительного механизма и затянуть его с моментом затяжки 20 Н·м (15 фунт фут).



7. Установить направляющую (1) цепи газораспределительного механизма с правой стороны
8. Вкрутите правые болты (2) успокоителя цепи привода ГРМ и затяните их моментом 8 Н·м (71 фунто-дюйм).



9. Нажмите на цепь привода газораспределительного механизма (2), чтобы сдвинуть ее в направлении натяжителя (1) и снимите фиксирующий штифт EN-955-1 (3).
10. Установите переднюю крышку двигателя. См. Замена передней крышки двигателя с масляным насосом .
