GM TIS Chevrolet Volt 2012

Замена звездочек распределительных валов впускных и выпускных клапанов

Специальный инструмент

EN-955-1 Стопорный штифт

Эквивалентные местные инструменты см. Специальный инструмент : Ампер  → Вольт .

Опасность: Всегда выполнять процедуру отключения высокого напряжения перед выполнением работ с компонентами или соединениями, находящимися под высоким напряжением. Следует выполнять требования и процедуры, касающиеся персонального защитного оборудования (PPE)/

Процедура отключения высокого напряжения заключается в следующем:

•	Определить, как отключить высокое напряжение.

•	Определить, как проверять наличие высокого напряжения.

•	Определить состояние, при котором всегда присутствует высокое напряжение, и выполнять требования и процедуры, касающиеся персонального защитного оборудования (PPE).

Невыполнение требования по точному соблюдению изложенных процедур может привести к серьезным травмам или смерти.
1. Отключить систему высокого напряжения. См. Отключение высокого напряжения .
2. Опорожните систему охлаждения. См. Система охлаждения Слив и заправка .
3. Отключить систему высокого напряжения. См. Отключение высокого напряжения .
4. Снять крышку распредвала См. Крышка распределительного вала Замена .
5. Демонтируйте оба электромагнитных клапана механизма установки положения распределительных валов. См. Замена электромагнитного клапана исполнительного устройства регулировки положения распределительного вала : Выхлопные газы  → Впуск .
6. Установить коленвал двигателя в положение верхней мертвой точки. См. Регулировка цепи привода газораспределительного механизма .
7. Снимите держатель подвески двигателя. См. Кронштейн подвески двигателя Замена - Правая сторона .
8. Подставьте напольный домкрат с деревянным бруском под масляный поддон.
9. Уберите приспособление для опоры двигателя. См. Держатель подпорки двигателя .

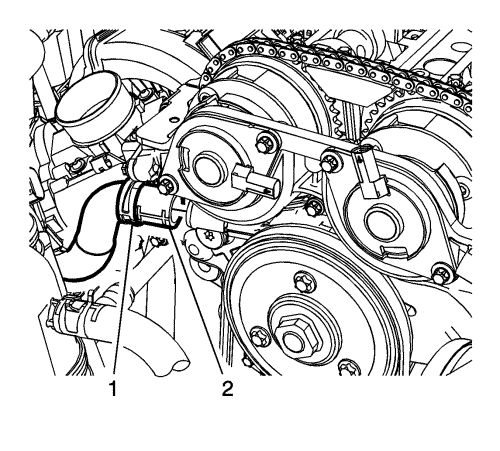

10. Снять хомут (1) впускного шланга перекрывающего клапана обогревателя на двигателе.
11. Отсоединить впускной шланг (2) перекрывающего клапана обогревателя от двигателя.
12. Отсоединить впускной шланг перекрывающего клапана обогревателя от двигателя.

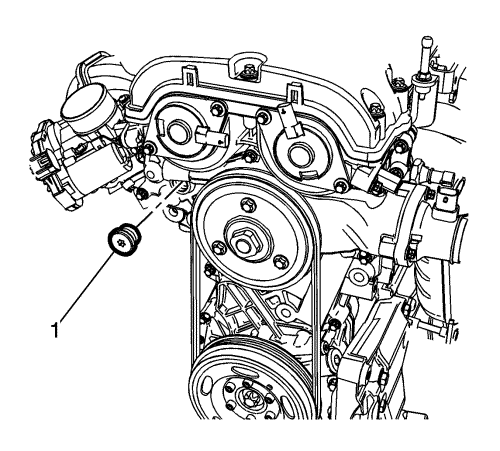

13. Извлечь заглушку (1) натяжителя цепи газораспределительного механизма из передней крышки двигателя.

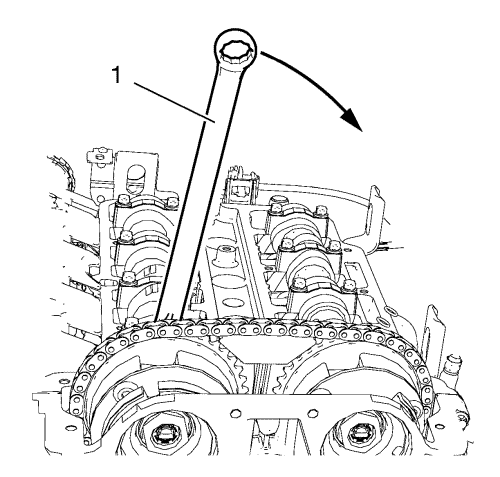

14. Наденьте ключ (1) на шестигранник распределительного вала впускных валов, проверните распределительный вал по направлению к распредвалу выпускных клапанов, чтобы обеспечить натяжение.

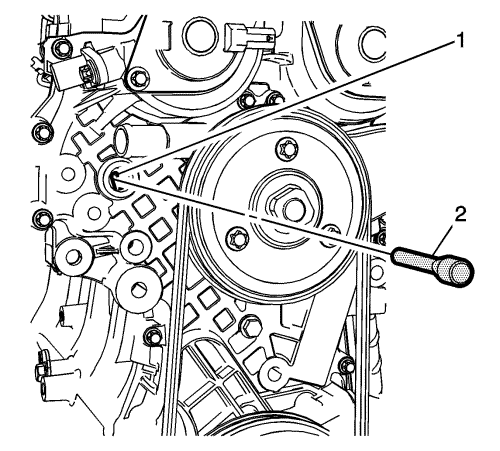

15. Установить стопорный штифт EN-955-1 (2) в отверстие натяжителя цепи газораспределительного механизма (1).
16. Снимите ключ с распределительного вала впускных клапанов.



17. Отвернуть 2 болта (1) верхней направляющей цепи газораспределительного механизма.
18. Снять верхнюю направляющую (2) цепи газораспределительного механизма.

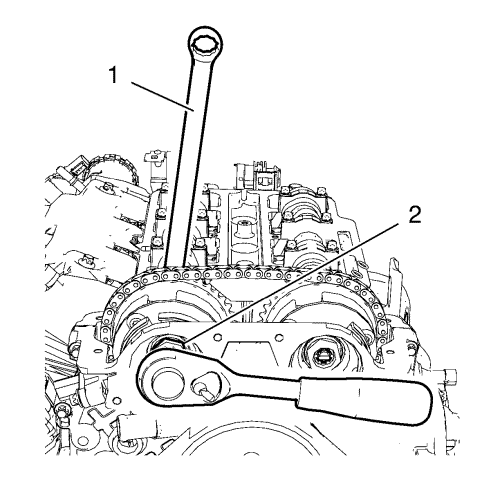

19. Ослабьте болт (2) звездочки впускного распредвала, удерживая гаечным ключом (1) шестигранник впускного распредвала.
20. Ослабьте болт звездочки выпускного распредвала, удерживая гаечным ключом шестигранник выпускного распредвала.

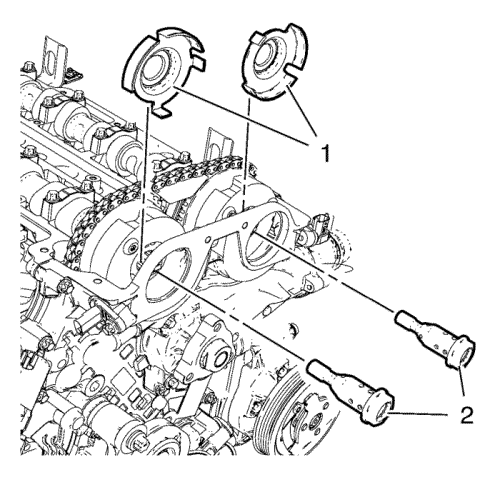

21. Выкрутите болты (2) звездочек распределительных валов и задающие диски (1) датчиков положения распредвалов.

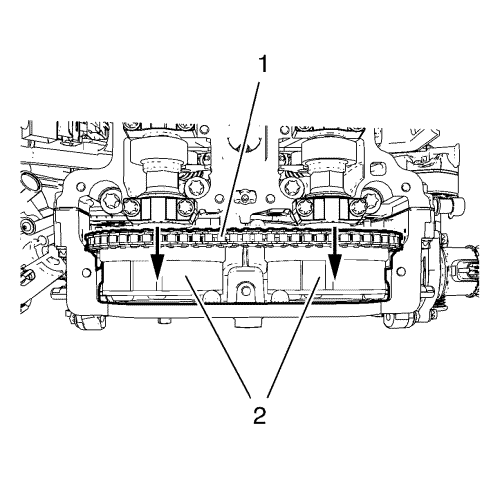

22. Снимите звездочки (2) распределительных валов и цепь привода (1) в сборе.
23. Снимите звездочки распределительных валов впускных и выпускных клапанов.
24. Оставьте цепь висеть на передней крышке.

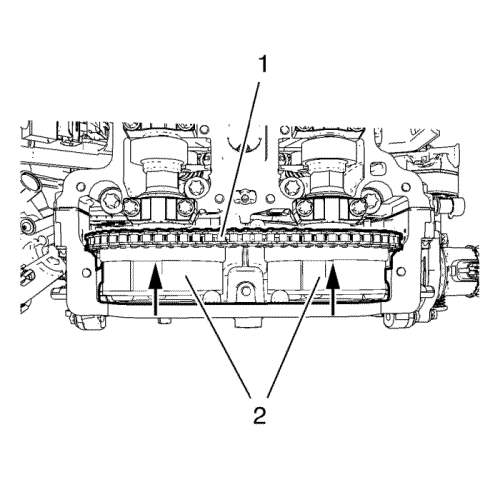

1. Установите звездочки (2) распределительных валов и цепь привода (1) в сборе.



2. Установить колесики (1) возбудителей регулировки положения распределительных валов.

Осторожно: См. Предупреждение о крепежных деталях во введении.

3. Ввернуть болты (2) звездочки распределительного вала и затянуть их моментом 50 Н·м плюс 45+15 градусов (37 фунто футов), затем еще на 45+15 градусов.
4. Снимите штифт EN-955-1.
5. Отрегулируйте цепь привода ГРМ. См. Регулировка цепи привода газораспределительного механизма .



6. Установить верхнюю направляющую (2) цепи газораспределительного механизма.
7. Вкрутите верхние болты (1) успокоителя цепи и затяните моментом 8 Н·м (71 фунто-дюйм).



8. Установите заглушку (1) натяжителя цепи газораспределительного механизма и затяните моментом 50 Н·м (37 фунто-футов).
9. Установите оба электромагнитных клапана регулятора положения распредвала См. Замена электромагнитного клапана исполнительного устройства регулировки положения распределительного вала : Выхлопные газы  → Впуск .



10. Подсоединить впускной шланг (2) перекрывающего клапана обогревателя к двигателю.
11. Установить хомут (1) впускного шланга перекрывающего клапана обогревателя.
12. Установите держатель подвески двигателя. См. Кронштейн подвески двигателя Замена - Правая сторона .
13. Установить крышку распредвала. См. Крышка распределительного вала Замена .
14. Заправьте систему охлаждения. См. Система охлаждения Слив и заправка .
15. Включить систему высокого напряжения. См. Включение высокого напряжения .
