GM TIS Chevrolet Volt 2012

Замена модуля топливного насоса в узле топливного бака

Специальный инструмент

CH 45722 Ключ для стопорного кольца топливного датчика

Эквивалентные местные инструменты см. Специальный инструмент : Средства диагностики .

1. Снимите топливный бак. См. Замена топливного бака .

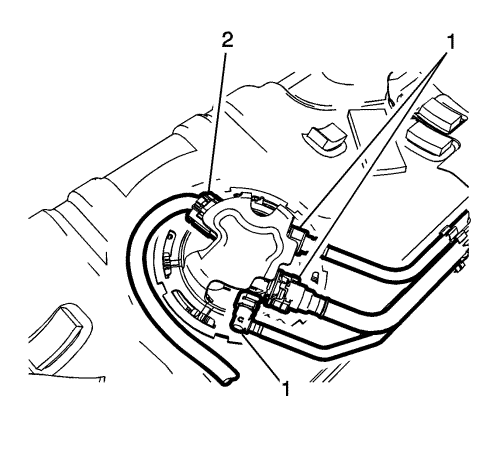

2. Отсоединить шланги системы улавливания паров топлива и топливопроводы (1). См. Обслуживание пластмассового быстросъемного разъема .
3. Отсоединить электрический разъём (2).

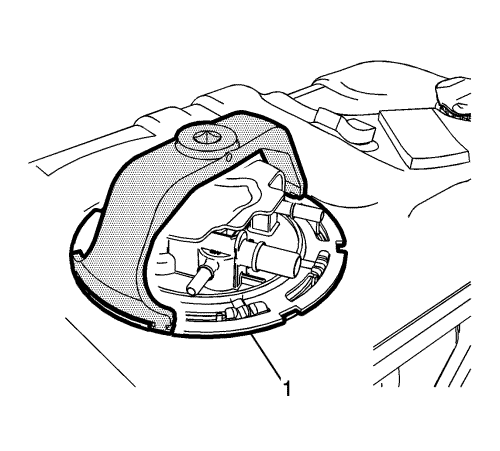

4. С помощью ключа CH 45722 снимите стопорное кольцо (1), повернув его против часовой стрелки.

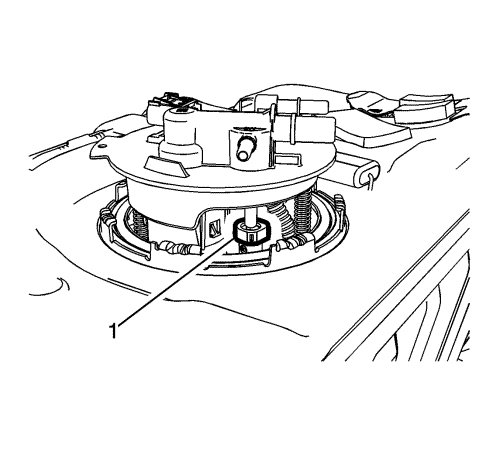

5. Слегка поднять модуль топливного насоса и отсоединить разъем впускного клапана (1). См. Обслуживание пластмассового быстросъемного разъема

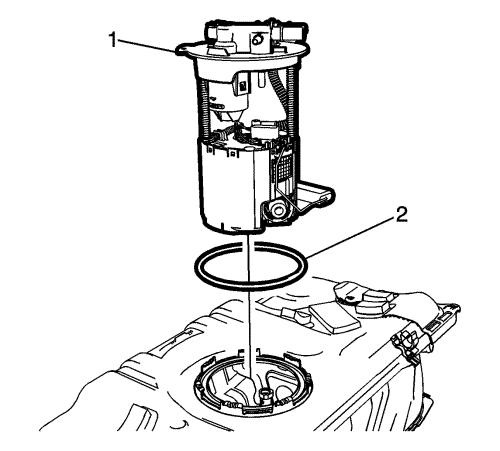

6. Снимите модуль топливного насоса (1) и уплотнительное кольцо (2).

1. Установите НОВОЕ уплотнительное кольцо (2) и модуль топливного насоса (1).



2. Присоединить разъем впускного клапана (1). См. Обслуживание пластмассового быстросъемного разъема .



3. С помощью ключа CH 45722 установите стопорное кольцо (1), повернув его по часовой стрелке.



4. Присоединить электрический разъём (2).
5. Подключить шланги системы улавливания паров топлива и топливопроводы (1). См. Обслуживание пластмассового быстросъемного разъема .
6. Установить топливный бак. См. Замена топливного бака .
