Замена теплообменника отопителя

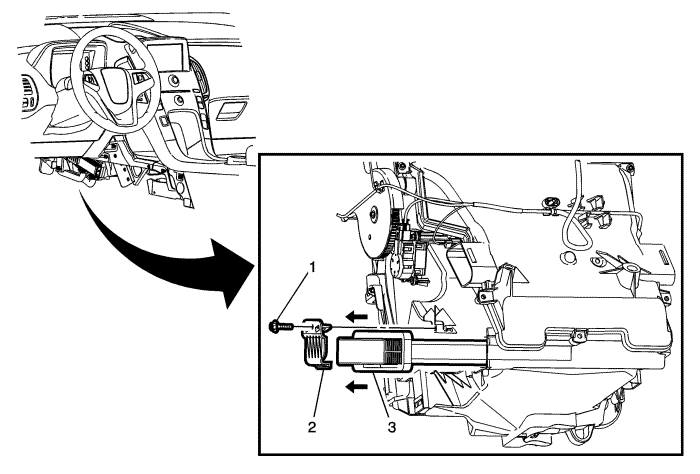

2387535

Выноска

Название компонента

Предварительная процедура

  1. Снять удлинительную панель передней консоли пола - левая сторона. См. Замена удлинителя консоли на полу спереди - левая сторона .
  2. Снять впускной шланг отопителя с трубки радиатора отопителя. См. Впускной шланг отопителя Замена .
  3. Снять подводящий шланг отсечного клапана воды отопителя. См. Замена подводящего шланга отсечного клапана воды отопителя .
  4. Снимите подводящую трубку отопителя. См. Замена подводящей трубки радиатора отопителя
  5. Снимите отводящую трубку отопителя. См. Замена отводящей трубки радиатора отопителя

1

Крепежный элемент держателя радиатора отопителя

Осторожно: См. Предупреждение о крепежных деталях во введении.

Затянуть
1,4 Н·м (12,4 фунт-дюйма)

2

Держателя радиатора отопителя (Кол-во: 2 шт.)

3

Нагревательный элемент

Процедура

Вытянуть радиатор отопителя.
