Предварительные процедуры

1. Снять топливозаправочный лючок. См. Замена откидной крышки наливной горловины топливного бака .
2. Ослабьте затяг нижнего болта заправочного патрубка и выкрутите верхний болт заправочного патрубка. См. Замена заправочного патрубка .

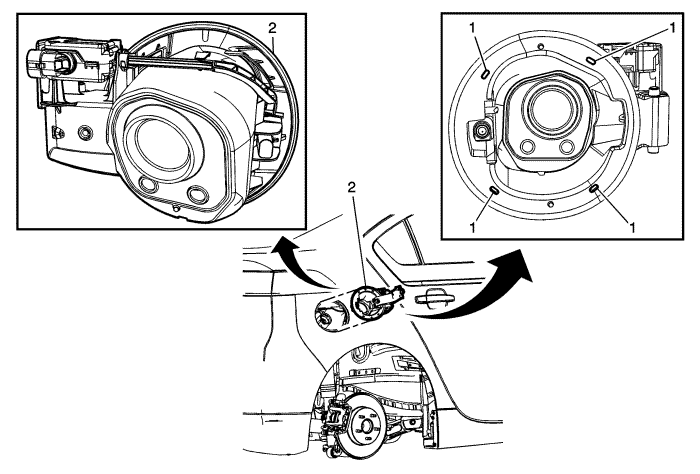

1

Фиксатор корпуса заправочного патрубка топливного бака (кол-во: 4)

Процедура

С помощью инструмента с плоским лезвием освободите фиксаторы корпуса заправочного патрубка топливного бака через отверстие в колесной арке.

2

Заправочный патрубок топливного бака

Процедура

1. Отсоединить электрический разъём.
2. Убедитесь, что при снятии корпуса зажимной стержень крышки люка топливного бака находится в запертом положении.
