GM TIS Chevrolet Volt 2012

Замена педали тормоза в сборе

1. Снять выпускной воздуховод резонатора воздушного фильтра. См. Замена выпускного воздуховода резонатора воздушного фильтра .
2. Снять распорку передней стойки подвески. См. Замена распорки передней стойки подвески .
3. Снять болт и положить в стороне соединительный блок двигателя.




Примечание: Не допускается использовать повторно гайки главного цилиндра.

4. Снять и утилизировать 2 гайки (1) главного цилиндра.



5. Снять гайку (1) кронштейна клапана модулятора тормозного давления (BPMV).



6. Снять болт (1) кронштейна BPMV.



7. Снять болт (1) кронштейна BPMV.

Примечание: Не изгибайте тормозные трубки.

8. Осторожно снять и расположить в стороне главный цилиндр и BPMV с кронштейном. Закрепить компоненты толстой проволокой или аналогичным способом.

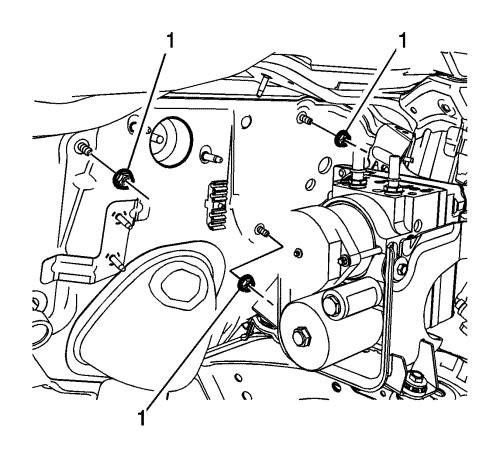

9. Открутить гайки (1) узла педали тормоза.
10. Снять переднюю напольную консоль. См. Замена передней консоли пола .
11. Снять передний напольный выпускной воздуховод с левой стороны. См. Замена переднего выпускного воздуховода на полу с левой стороны .
12. Демонтировать рулевую колонку См. Замена рулевой колонки .
13. Демонтируйте датчик положения педали акселератора. См. Замена датчика положения педали акселератора .
14. Отключите электрический разъем датчика положения педали тормоза.
15. Отключить электрический разъем датчика положения педали тормоза.

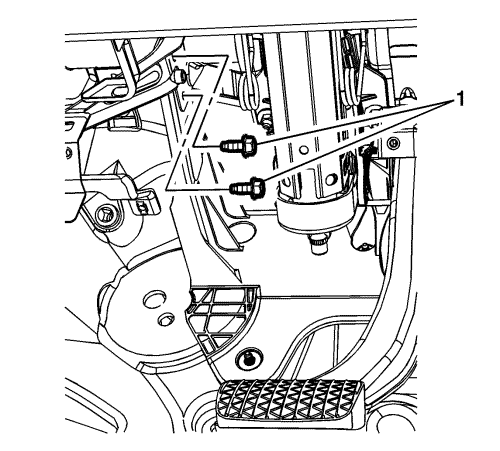

16. Открутить левые верхние болты (1) узла педали тормоза.

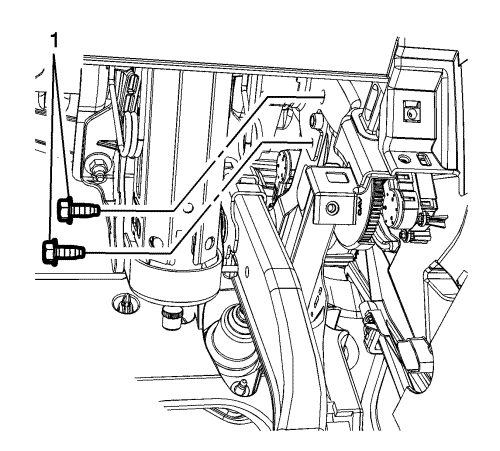

17. Открутить правые верхние болты (1) узла педали тормоза.
18. Не снимая стяжку приборной панели, снять крепежные элементы, удерживающие стяжку на автомобиле. См. Замена соединительной тяги панели приборов .
19. С помощником потянуть приборную панель и стяжку назад и вверх приблизительно на 25 мм (1 дюйм), и снять узел тормозной педали.

1. С помощником потянуть приборную панель и стяжку назад и вверх приблизительно на 25 мм (1 дюйм), и установить узел тормозной педали.
2. Установить элементы крепления стяжки к автомобилю. См. Замена соединительной тяги панели приборов .

Осторожно: См. Предупреждение о крепежных деталях во введении.




3. Закрутить правые верхние болты (1) узла педали тормоза и затянуть с моментом 12 Н·м (106 фунт-дюймов).



4. Закрутить левые верхние болты (1) узла педали тормоза и затянуть с моментом 12 Н·м (106 фунт-дюймов).
5. Подключите электрический разъем датчика положения педали тормоза.
6. Подключить электрический разъем датчика положения педали тормоза.
7. Смонтируйте датчик положения педали акселератора. См. Замена датчика положения педали акселератора .
8. Установить рулевую колонку. См. Замена рулевой колонки .
9. Установить передний напольный выпускной воздуховод с левой стороны. См. Замена переднего выпускного воздуховода на полу с левой стороны .
10. Установить переднюю напольную консоль. См. Замена передней консоли пола .



11. Закрутить гайки (1) узла педали тормоза и затянуть их с моментом 23 Н·м (17 фунт-футов).
12. На конец толкателя главного тормозного цилиндра нанести силиконовую смазку для тормозной системы.

Примечание: Не изгибайте тормозные трубки.

13. Внимательно установить главный цилиндр и BPMV с кронштейном на автомобиль.



14. Установить болт (1) кронштейна BPMV и затянуть с моментом 22 Н·м (16 фунто футов).



15. Установить болт (1) кронштейна BPMV и затянуть с моментом 22 Н·м (16 фунто футов).



16. Установить гайку (1) кронштейна BPMV и затянуть с моментом 22 Н·м (16 фунто футов).




Примечание: Завернуть НОВЫЕ гайки главного тормозного цилиндра.

17. Установить 2 новые гайки (1) главного цилиндра и затянуть их с моментом 22 Н·м (16 фунто- футов).
18. Установить соединительный блок двигателя и болт.
19. Установить распорку передней стойки подвески. См. Замена распорки передней стойки подвески .
20. Установить выпускной воздуховод резонатора воздушного фильтра. См. Замена выпускного воздуховода резонатора воздушного фильтра .
21. Выполнить калибровку датчика положения педали тормоза. См. Калибровка датчика положения педали тормоза .
