Предварительные процедуры

1. Снять наружную ручку двери. См. Задняя боковая дверь, замена внешней ручки .
2. Снять задний желобок задней боковой двери. См. Задняя боковая дверь, замена заднего канала окна .

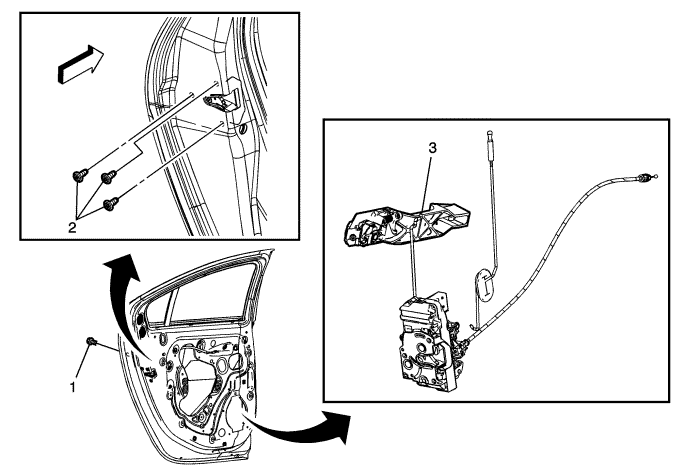

1

Винт кронштейна наружной ручки задней боковой двери

Осторожно: См. Предупреждение о крепежных деталях во введении.

Затянуть
10 Н·м (89 фунт дюймов)

2

Винты замка задней боковой двери (кол-во: 3)

Процедура

Освободить тягу наружной ручки от зажимов замка.

Затянуть
10 Н·м (89 фунт дюймов)

3

Держатель наружной рукоятки задней боковой двери

Процедура

1. Во избежание предварительного натяжения рычага наружной ручки, замок, наружная ручка, кронштейн ручки и крышка/колпачок должны быть полностью закреплены на двери перед присоединением встроенного зажима замка к тяге наружной ручки. Встроенный зажим замка должен быть в крайнем верхнем положении при соединении с тягой наружной ручки. См. Регулировка тяги наружной ручки задней боковой двери .
2. Перед установкой панели облицовки двери проверить, правильно ли работает система замка двери.
