GM TIS Chevrolet Volt 2012

Электронное управление тормозами, замена датчика положения

1. Снять нижний модуль подушки безопасности со стороны водителя. См. Замена нижнего модуля подушки безопасности приборной доски - сторона водителя .
2. Отключить электрический разъем датчика положения электронной системы управления тормозами.

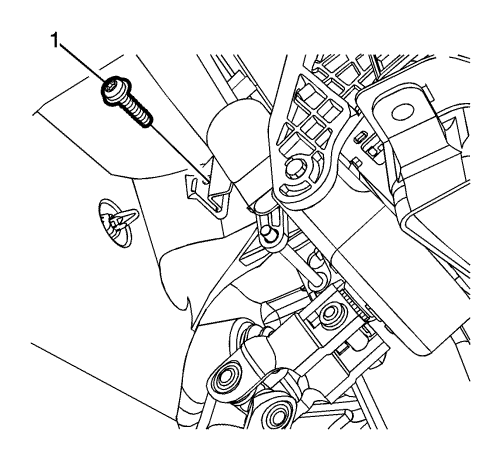

3. Снят 2 болта (1) датчика положения электронного блока управления тормозами.

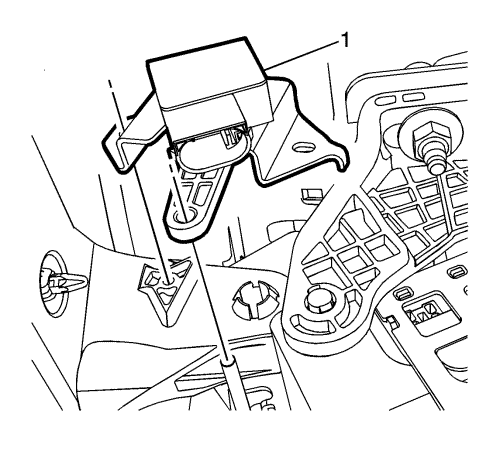

4. Снять датчик (1) положения электронного блока управления тормозами.

Примечание: Обеспечить правильное положение рычага датчика положения электронной системы управления тормозами на шпильке педали тормоза.

1. Установить датчик (1) положения электронного блока управления тормозами.

Осторожно: См. Предупреждение о крепежных деталях во введении.




2. Установить 2 болта (1) датчика положения электронной системы управления тормозами и затянуть с моментом 9 Н·м (80 фунтов дюйм).
3. Подключить электрический разъем датчика положения электронной системы управления тормозами.
4. Установить нижний модуль подушки безопасности со стороны водителя. См. Замена нижнего модуля подушки безопасности приборной доски - сторона водителя .
5. Проверьте уровень зарядки аккумуляторной батареи. См. Осмотр/проверка батареи .
6. При необходимости подсоединить зарядное устройство к 12 В аккумуляторной батарее. См. Зарядка аккумуляторной батареи .
7. Подключить диагностический прибор к автомобилю.

Примечание: Во время этой процедуры кнопка питания должна оставаться во включенном положении.

8. Установить кнопку питания в положение ON (ВКЛ).
9. С помощью диагностического прибора выполнить следующие действия:

9.1.	Выберите диагностику

9.2.	Выберите соответствующий раздел по автомобилю

9.3.	Выберите ходовую часть

9.4.	Выберите электронный блок управления тормозной системы (ЕВСМ)

9.5.	Выбрать Настройка модуля

9.6.	Выбрать "Electronic Brake Control Position Relearn" (обучение положению педали тормоза) и следовать инструкциям на диагностическом приборе.
