GM TIS Chevrolet Volt 2012

Установка насоса охлаждающей жидкости

1. Очистить уплотнительные поверхности.



2. Болты насоса охлаждающей жидкости и передней крышки двигателя располагаются следующим образом:

•	Специальные болты передней крышки двигателя без конуса 60 мм (2.362 дюйм) (1).

•	Стандартные болты передней крышки двигателя с конусом 52 мм (2.047 дюйм) (2).

•	Болт насоса охлаждающей жидкости 25 мм (0.984 дюйма) (3).

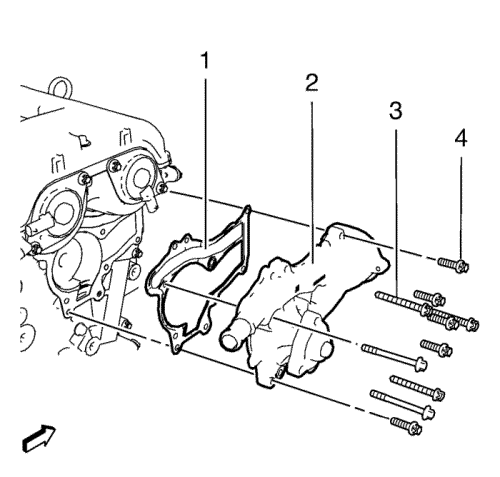

3. Установить насос охлаждающей жидкости (2) с НОВОЙ прокладкой (1).

Осторожно: См. Предупреждение о крепежных деталях во введении.

4. Вкрутить 5 болтов (4) насоса охлаждающей жидкости и 5 длинных болтов (3) передней крышки двигателя и затянуть их моментом 8 Н·м (71 фунт дюймов). Затягивать следует попарно противолежащие болты.
