GM TIS Chevrolet Volt 2012

Снятие электромагнитного клапана регулятора положения распределительного вала

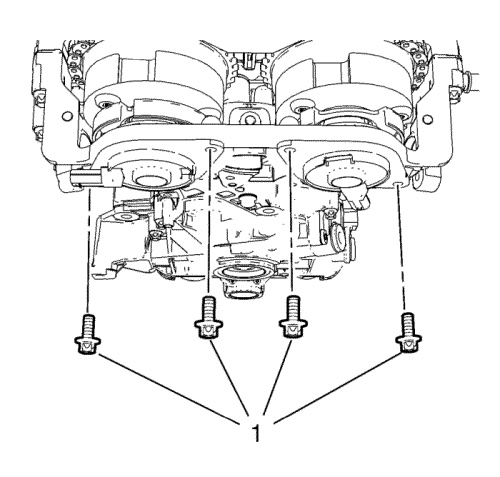

1. Отвернуть 4 болта (1) электромагнитного клапана исполнительного устройства регулировки положения распределительного вала.

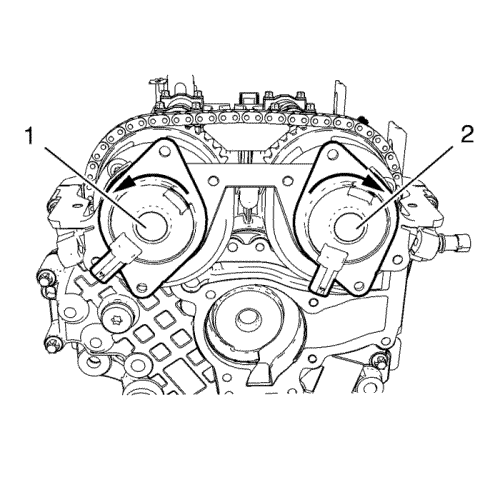

2. Осторожно повернуть электромагнитный клапан (1) привода регулировки фазы впускного распредвала против часовой стрелки в указанное положение.
3. Осторожно повернуть электромагнитный клапан (2) привода регулировки фазы выпускного распредвала по часовой стрелке в указанное положение.




Осторожно: Во время снятия и установки электромагнитные клапаны регулировки фазы распредвалов должны оставаться параллельными передней крышке двигателя. Если во время этого процесса электромагнитные клапаны регулировки фазы распредвалов будут заклинены или защемлены, это может привести к их повреждению

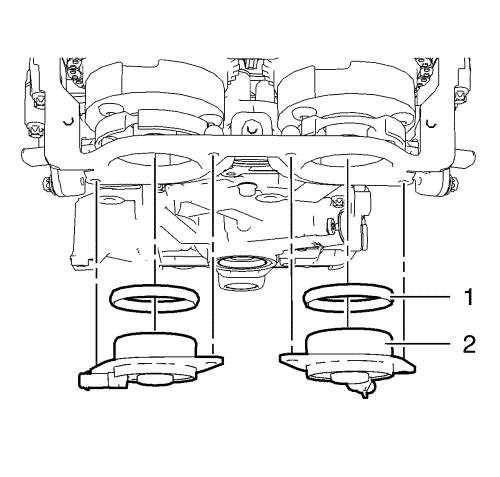

4. Аккуратно снять 2 электромагнитных клапана (2) привода регулировки положения распределительных валов и снять уплотнительные кольца (1).
