Центрирование обмотки модуля надувной подушки безопасности на рулевом колесе

Осторожно: Новая обмотка SIR в сборе будет отцентрирована. Несоответствующее выравнивание обмотки SIR в сборе может привести к повреждению устройства и, в свою очередь, к неисправности надувных средств обеспечения безопасности.

1. Перед центрированием обмотки модуля системы надувных подушек безопасности (SIR) на рулевом колесе проверить следующее:

•	Колеса автомобиля должны быть установлены в положение для прямолинейного движения.

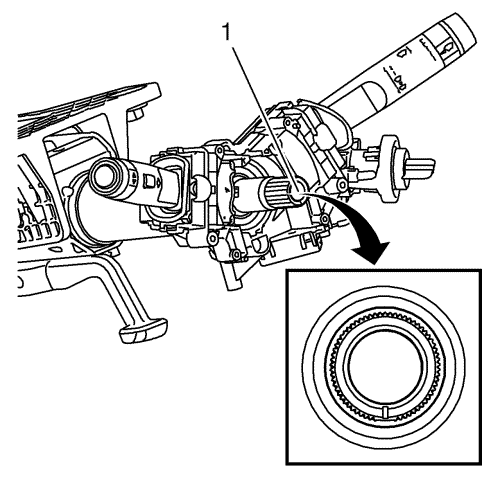

•	Центрирующая риска (1) рулевого вала должна находиться в положении 6 часов.

2. Повернуть выступ винтовой пружины по часовой стрелке до упора спиральной ленты. Не прилагать усилий.
3. Повернуть выступ винтовой пружины против часовой стрелке примерно на 3 оборота для достижения нейтрального положения.

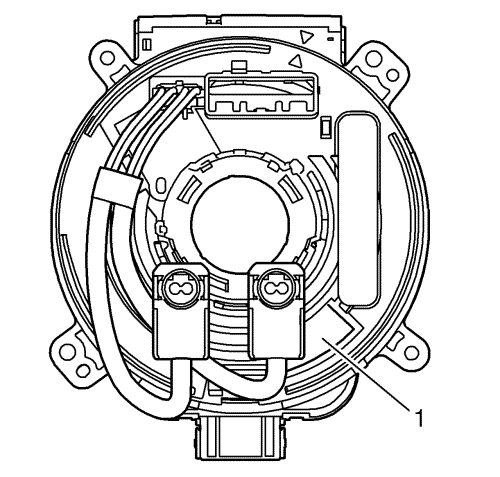

4. Надлежащим образом выровнять механизм так, чтобы в центрирующем окошке появилась желтая метка (1). Она указывает ЦЕНТРАЛЬНОЕ положение.
