GM TIS Chevrolet Volt 2012

Соединители Tyco/AMP - SIR

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

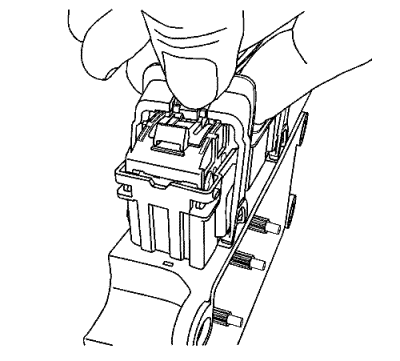

1. Большими пальцами прижать и передвинуть красный CPA от рычага.

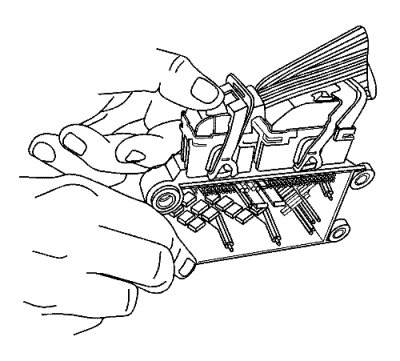

2. Большими пальцами прижать фиксирующий выступ и переместить рычаг в свободное положение.

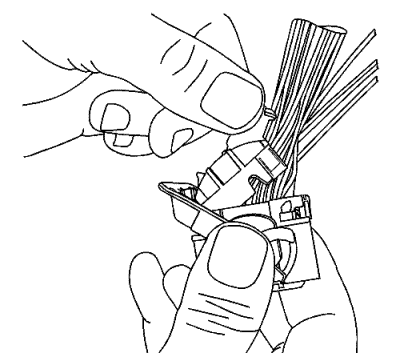

3. При помощи приспособления для освобождения клемм J-38125-11A или подобного инструмента, освободить фиксирующие выступы защитной крышки проводов.



4. Повернуть защитную крышку проводов, снимая с корпуса разъема.



5. При помощи приспособления J-38125-11A или подобного инструмента снять ТРА, вынимая вертикально из корпуса разъема.



6. Используя инструмент для освобождения клемм J-38125-215A, поместить наконечник инструмента на наружную кромку рядом с клеммой, нажать язычок фиксатора и извлечь заднюю часть корпуса разъема.

Для замены клеммы следует использовать соответствующую клемму и обжимной инструмент.
