GM TIS Chevrolet Volt 2012

Соединители Tyco/AMP - Сиденье

Специальный инструмент

Эквивалентные местные инструменты см. Специальный инструмент .

1. Потянуть запирающий передвижной рычаг наружу от конца разъема.



2. Когда передвижной рычаг вытянут, соответствующий разъем будет поднят из зафиксированного положения.




Примечание: Фиксатор положения контактов (TPA) имеет ключевые выемки и может быть вставлен только в одном направлении.

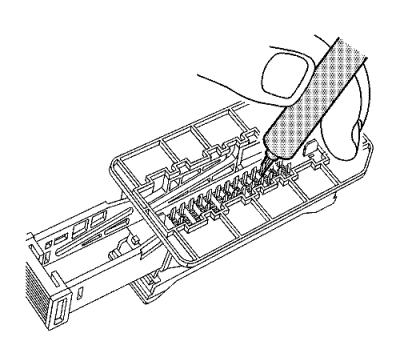

3. При помощи приспособления для освобождения клемм J-38125-11A или подобного инструмента, втолкнуть выступы TPA в корпус разъема.



4. Вытянуть TPA из корпуса разъема.

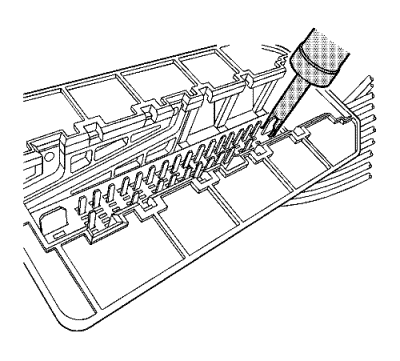

5. При помощи приспособления для освобождения клемм J-38125-11A или подобного инструмента освободить фиксирующий выступ защитной крышки проводов.

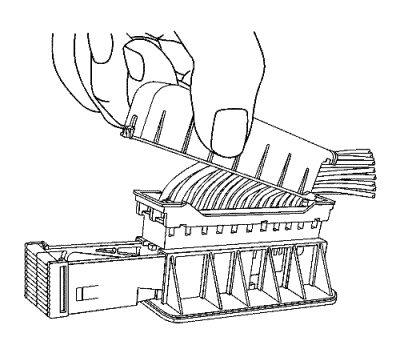

6. Когда фиксирующий выступ освобожден, снять защитную крышку проводов с корпуса разъема.



7. При помощи приспособления для освобождения контактов J-38125-212 вдавить штырьки в отверстия с каждой стороны извлекаемого контакта и вытянуть контакт из корпуса разъема.



8. При помощи приспособления для освобождения контактов J-38125-560 вдавить штырьки в отверстия с каждой стороны извлекаемого контакта и вытянуть контакт из корпуса разъема.



9. При помощи приспособления для освобождения контактов J-38125-556 вдавить штырьки в отверстия с каждой стороны извлекаемого контакта и вытянуть контакт из корпуса разъема.
10. Выполнить ремонт клеммы в соответствии с процедурой Выполнение ремонта клемм в разъеме : процедура Ремонт заделанного контакта .
11. Вставить отремонтированный контакт обратно в гнездо. Повторить диагностическую процедуру, чтобы убедиться в качестве ремонта, и соединить части корпуса разъема.
